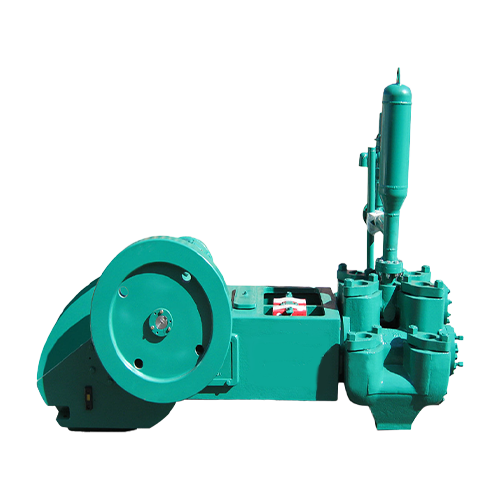

Двойные поршневые насосы: Назначение и Конструктивные Особенности

Область применения
Двойные поршневые насосы предназначены для работы в сложных условиях и широко используются в следующих отраслях:

  • Горнодобывающая промышленность
  • Промышленные системы водоснабжения
  • Общие водяные службы

Типичное использование:
Насосы идеально подходят в качестве шламовых насосов для минеральной разведки, бурения водяных скважин и геофизических исследований. Комбинации из четырёх типов силовой части и четырёх типов гидравлической части обеспечивают широкий диапазон производительности и давления в зависимости от требований работы.

Ключевые особенности конструкции

Клапаны подачи жидкости

  • Направляющие из закалённой стали
  • Резиновые вставки для уплотнения
  • Сменные седла клапанов из закалённой стали

Коленчатый вал (Jackshaft)

  • Удлинён с обеих сторон
  • Подходит для различных типов привода

Главная эксцентриковая шестерня

  • Литая цельная косозубая шестерня
  • Обеспечивает высокую нагрузочную способность и точное зацепление

Рама насоса

  • Монолитная отливка
  • Интегрированы подшипниковые опоры и направляющие крейцкопфа
  • Обеспечивает прочность, выравнивание и устойчивость конструкции

Гильзы насоса

  • Из углеродистой стали
  • Закалены и отполированы для износостойкости

Гидравлическая часть (Fluid End)

  • Одноцелая литая конструкция, прошедшая испытание давлением
  • Крышки клапанов на болтах — удобно при обслуживании

Основные подшипники

  • Регулируемые конические роликовые подшипники

Вкладыши (Liner)

  • Сменные вкладыши из бронзы с высоким содержанием свинца

Шатун (Connecting Rod)

  • Из легированной стали с термообработкой
  • Обеспечивает надёжность и длительный срок службы

Штоки поршней (Piston Rods)

  • Полированные и цементированные, из легированной стали

Крейцкопф (Crosshead)

  • Литой из твёрдого сплава
  • Укреплён в зонах сопряжения со штоком и пальцем

Поршни (Fluid Pistons)

  • Двухстороннего действия
  • Коническая посадка на штоке для надёжного уплотнения

Дополнительное оборудование

  • Камера гашения пульсаций
  • Предохранительный клапан
  • Манометр нефтепромыслового типа
  • Стальная рама-основание
  • Привод: дизельный, бензиновый или электрический двигатель

Модель: Уточняется при заказе.
