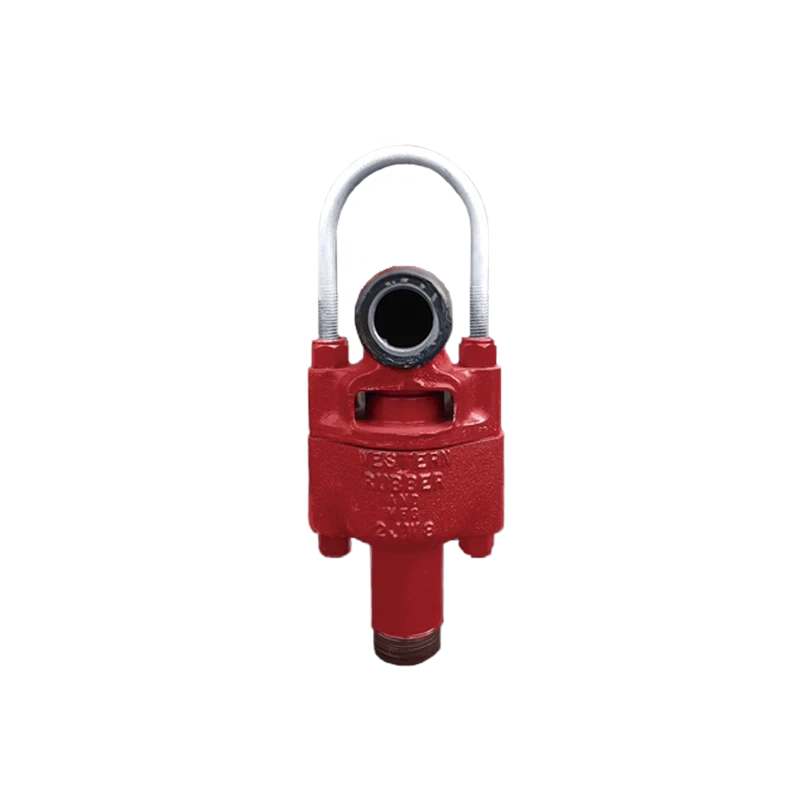

2JW Свивел

Categories Буровая установка, Буровое оснащение Tags rig accessories, swivel

В нефтедобывающей промышленности 2JW Swivel — это тип поворотного соединения, используемого для соединения бурильной трубы и бурового долота. Его основная функция — позволять бурильной колонне вращаться во время процесса бурения, не препятствуя продвижению бурового долота.

Параметр 2JW Свивел

Вместимость и безопасная глубина бурения

Модель	Длина	Вес (фунты) алюминий / железо	Подключение шланга NPT	Нижнее подключение (левая или правая резьба) NPT	Водяной канал	Рабочее давление
2JW	16”	14,0 / 21,0	1½” женское / 2” мужское	1½” или 2”	1½”	300 PSI

Для всех типов бурения, требующих небольшого и легкого свивела.
Подвеска, шпиндель и нижнее соединение из легированной стали.
Высоконагруженные шариковые подшипники с уплотнением и смазкой.
Простая конструкция для быстрой замены уплотнений и легкого ремонта в полевых условиях.
Доступны различные варианты подключения шланга.
Возможны специальные варианты нижнего соединения по запросу.

Перечень деталей

Номер детали	Наименование	Кол-во
2JW-2020-XX	Свивел из железа или алюминия, 1½” женское или 2″ мужское NPT подключение шланга, с нижним соединением 1½” или 2″ NPT с правой или левой резьбой	По запросу
2JW-01D	Железный гусек, 1½” женское	1
2JW-01E	Железный гусек, 2″ мужское	Опция
2JW-01AD	Алюминиевый гусек, 1½” NPT женское	Опция
2JW-01AE	Алюминиевый гусек, 2″ мужское	Опция
2JW-02	Подвеска с гайками	1
2JW-03	Уплотнение	2
2JW-03-90	Уплотнение, 90 дуру	Опция
2JW-03V	Уплотнение из витона	Опция
2JW-04	Изнашиваемая втулка	1
2JW-05	Подшипник шпинделя	1
2JW-06DA-RP	Нижнее соединение, 1½” NPT правая резьба	Опция
2JW-06DA-LP	Нижнее соединение, 1½” NPT левая резьба	Опция
2JW-06EA-RP	Нижнее соединение, 2″ NPT правая резьба	Опция
2JW-06EA-LP	Нижнее соединение, 2″ NPT левая резьба	1
2JW-06YN3-RP	Нижнее соединение, N ROD правая резьба, 3 резьбы	Опция
2JW-06YNW-RP	Нижнее соединение, NW ROD правая резьба	Опция
2JW-07	Уплотнение корпуса	2
2JW-07V	Уплотнение корпуса из витона	Опция
2JW-08A	Алюминиевый корпус подшипника	Опция
2JW-08B	Железный корпус подшипника	1
2JW-09	Подшипник	2
2JW-40	Комплект обслуживания: (8) 2JW-03; (1) 2JW-04
2JW-40R	Ремонтный комплект + входит в комплект обслуживания

Применение и функции 2JW Swivel в нефтедобывающей промышленности

«2JW Swivel» — это тип поворотного соединения, используемого для соединения бурильной трубы и бурового долота. Его основная функция — позволить бурильной колонне вращаться во время бурения без препятствий для работы бурового долота.

Передача крутящего момента и вращательной силы: 2JW Swivel позволяет бурильной трубе передавать крутящий момент и вращательное усилие на буровое долото, что обеспечивает его вращение и проникновение в горные породы в стволе скважины. Это важно для успешного бурения и поиска подземных запасов нефти и газа.
Снижение скручивания бурильной трубы: Во время бурения сопротивление пород может вызывать скручивание бурильной трубы. Функция вращения 2JW Swivel помогает уменьшить скручивание бурильной колонны, продлевая срок её службы и снижая затраты на обслуживание.
Поддержание циркуляции бурового раствора: Конструкция 2JW Swivel предусматривает каналы для прохождения бурового раствора через поворотное соединение обратно в систему циркуляции на поверхности. Это обеспечивает постоянную очистку ствола, охлаждение долота и стабилизацию стенок скважины.
Соединение бурового долота и трубы: Установленный в верхней части бурильной колонны, 2JW Swivel соединяет буровую трубу с долотом, обеспечивая надежное и плавное соединение и передачу усилия между ними.

В итоге 2JW Swivel — незаменимое оборудование при бурении, обеспечивающее вращение бурильной колонны при одновременном продвижении долота и поддержании непрерывной циркуляции бурового раствора, что значительно повышает эффективность и безопасность буровых работ.
