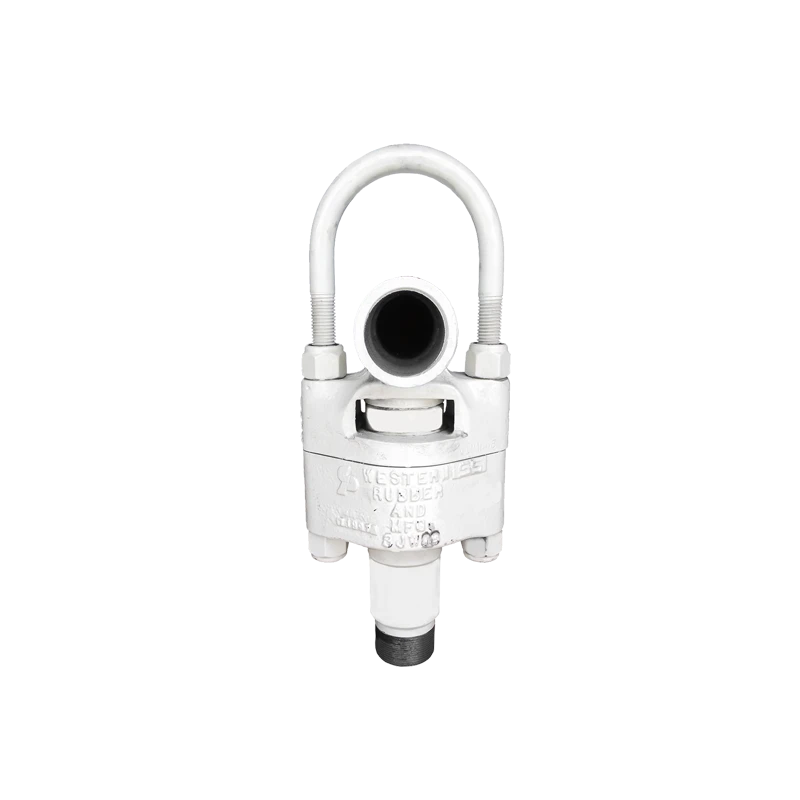

3JW Свивел

Categories Буровая установка, Буровое оснащение Tags rig accessories, swivel

В нефтедобывающей промышленности «3JW Swivel» — это вид поворотного соединения, используемого для соединения бурильной трубы и бурового долота. Ниже приведено объяснение его применения и функций.

Параметр 3JW Свивел

ТЕХНИЧЕСКИЕ ДАННЫЕ

МОДЕЛЬ	ДЛИНА	ВЕС/ФУНТЫ (АЛЮМИНИЙ / ЖЕЛЕЗО)	ПОДКЛЮЧЕНИЕ ШЛАНГА NPT	НИЖНЕЕ ПОДКЛЮЧЕНИЕ (ЛЕВОЕ ИЛИ ПРАВОЕ) NPT	ВОДЯНОЙ КАНАЛ	РАБОЧЕЕ ДАВЛЕНИЕ
2JW	16”	14,0 / 21,0	1-½” МУЖСКОЕ / 2” ЖЕНСКОЕ	1-½” или 2”	1-½”	300 PSI

ВМЕСТИМОСТЬ И БЕЗОПАСНАЯ ГЛУБИНА БУРЕНИЯ

МОДЕЛЬ	СТАТИЧЕСКАЯ НАГРУЗКА	ГЛУБИНА БУРЕНИЯ	ДИАМЕТР БУРИЛЬНОЙ ТРУБЫ
2JW	7,000 фунтов	500 футов при 100 об/мин	2” стандартная труба

Для всех видов бурения
Максимальная скорость вращения до 500 об/мин
Изготовлен из высококачественной легированной стали
Смазка — уплотнённые подшипники качения с шариковым упором
Доступен с жесткой или без жесткой подвески
Компактный и простой в обслуживании
Возможность выбора резьбы нижнего соединения

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

НОМЕР ДЕТАЛИ	НАЗВАНИЕ	КОЛ-ВО
3JW-2030-XX	Западный свивел, подвеска, 2″ NPT мужское или женское подсоединение шланга, с 2″ правой или левой резьбой нижнего соединения	По запросу
3JW-01	Гусек, 2″ NPT мужское соединение шланга	Опция
3JW-02	Подвеска с гайками	1
3JW-02L	Длинная подвеска с гайками	Опция
3JW-02A	Шпильки с гайками	Опция
3JW-03	Уплотнитель	2
3JW-03-90	Уплотнитель, 90 дуру	Опция
3JW-03V	Уплотнитель из витона	Опция
3JW-04	Изнашивающаяся втулка	1
3JW-05	Подшипник шпинделя	1
3JW-06EA-RP	Нижнее соединение, 2″ NPT правая резьба	Опция
3JW-06EA-LP	Нижнее соединение, 2″ NPT левая резьба	1
3JW-06TA-RP	Нижнее соединение, 2 ½” NPT правая резьба	Опция
3JW-06TA-LP	Нижнее соединение, 2 ½” NPT левая резьба	Опция
3JW-07	Уплотнение корпуса	2
3JW-07V	Уплотнение корпуса из витона	Опция
3JW-08	Корпус подшипника	1
3JW-09	Подшипник	2
OR-Q-330	Уплотнение резьбы шпинделя	1
3JW-40	Комплект обслуживания (8× 3JW-03, 1× 3JW-04)
3JW-40R	Ремонтный комплект	Включено в ремонтный набор

ПРИМЕНЕНИЕ И ФУНКЦИИ 3JW SWIVEL В НЕФТЕДОБЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ

“3JW Swivel” — это тип поворотного соединения, используемого для соединения бурильной трубы и бурового долота.

Передача крутящего момента и вращательной силы: 3JW Swivel позволяет бурильной трубе передавать крутящий момент и вращательное усилие на буровое долото, обеспечивая его вращение и продвижение в стволе скважины. Это важно для эффективного проникновения в породы и успешного бурения.
Снижение скручивания бурильной трубы: Во время бурения сопротивление горных пород может вызывать скручивание бурильной трубы. Функция вращения 3JW Swivel помогает уменьшить скручивание бурильной колонны, увеличивая срок её службы и снижая расходы на ремонт.
Поддержание циркуляции бурового раствора: В конструкции 3JW Swivel предусмотрены каналы для прохождения бурового раствора через поворотное соединение обратно в систему циркуляции на поверхности. Это обеспечивает непрерывную очистку ствола, охлаждение долота и стабилизацию стенок скважины во время бурения.
Соединение бурового долота и трубы: Установленный в верхней части бурильной колонны, 3JW Swivel соединяется с буровым долотом внизу, обеспечивая надежную и плавную связь между бурильной трубой и долотом, позволяя колонне вращаться без препятствий для работы долота.

В целом, 3JW Swivel — важное оборудование в нефтяном бурении, которое обеспечивает вращение бурильной колонны, поддерживает работу бурового долота и циркуляцию бурового раствора, что способствует эффективной и безопасной работе.
