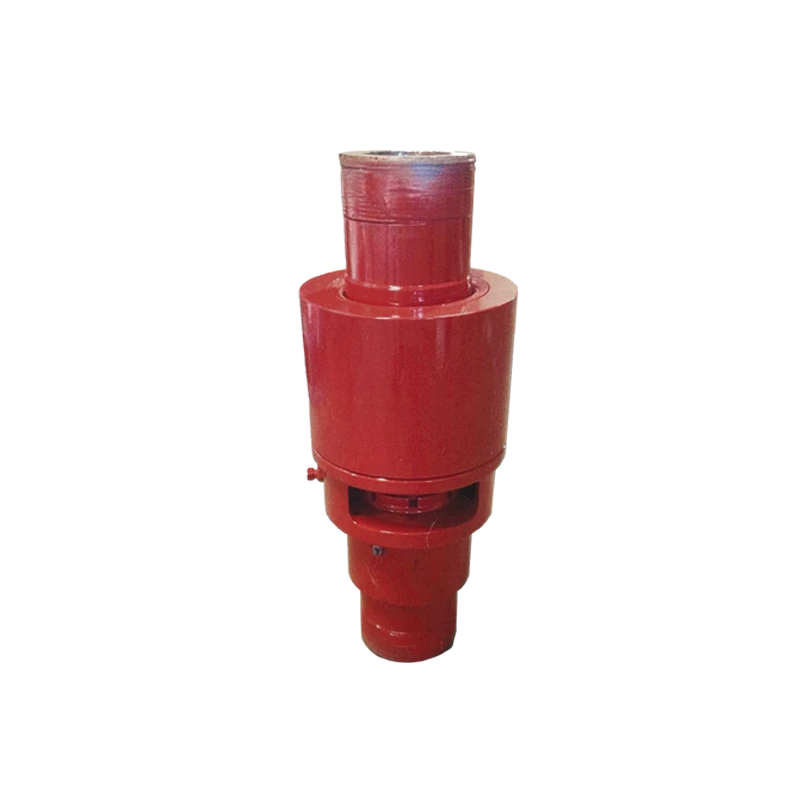

Поворотное соединение 5JW
В контексте нефтяного бурения «5JW Swivel» вероятно обозначает конкретный тип или модель поворотного соединения, используемого в процессе бурения. Ниже приведено объяснение его назначения и функций:
Параметр Поворотное соединение 5JW
Вес и размеры
| Тип головки | Рабочее давление | Длина (дюймы) | Вес (фунты) | Нижнее соединение (LH или RH, коробка или штифт) | Соединение для шланга | Водяной канал |
|---|---|---|---|---|---|---|
| 5JW | 2500 PSI | 17 ½” | 95 | 3” NPT или 4” | 3” или 4” | 3” |
-
Проход жидкости — максимальный 3″
-
Компактная конструкция
-
Опорные шариковые подшипники для поддержки давления и радиальной нагрузки
-
Возможность выбора резьбы для шланга и нижнего соединения
-
Простота обслуживания и ремонта в полевых условиях
-
Рабочее давление до 2500 PSI
Перечень деталей
| Номер детали | Наименование | Кол-во |
|---|---|---|
| 5JW-2050-XX | Поворотное соединение WESTERN SWIVEL, 3″ женское шланговое соединение, с 3″ NPT, правая или левая резьба, коробка или штифт нижнего соединения | 1 |
| (доплата) | За специальное нижнее соединение | — |
| (доплата) | За 4” шланговое соединение | — |
| 5JW-04 | Гусек, 3″ NPT женское шланговое соединение | 1 |
| 5JW-04A | Гусек, 4″ мужское шланговое соединение (опция) | — |
| 5JW-06 | Уплотнительный регулирующий сальник | 1 |
| 5JW-06A | + Уплотнительное кольцо (седло) | 1 |
| 5JW-06S | Уплотнительное кольцо (стальное) (опция) | — |
| 5JW-07 | + Уплотнение корпуса | 2 |
| 5JW-07V | Уплотнение корпуса из Витона (опция) | — |
| 5JW-08 | Подшипник шпинделя, 3″ проход для жидкости | 1 |
| 5JW-11 | Крепежная проволока подшипника | 1 |
| 5JW-12 | + Подшипник | 2 |
| 5JW-14 | Корпус подшипника | 1 |
| 5JW-16HA-RB | Нижнее соединение, 3″ NPT правая резьба, коробка (опция) | — |
| 5JW-16HA-RP | Нижнее соединение, 3″ NPT правая резьба, штифт (опция) | — |
| 5JW-16HA-LB | Нижнее соединение, 3″ NPT левая резьба, коробка | 1 |
| 5JW-16HA-LP | Нижнее соединение, 3″ NPT левая резьба, штифт (опция) | — |
| 5JW-16IA-RB | Нижнее соединение, 4″ NPT правая резьба, коробка (опция) | — |
| 5JW-16IA-RP | Нижнее соединение, 4″ NPT правая резьба, штифт (опция) | — |
| 5JW-16IA-LB | Нижнее соединение, 4″ NPT левая резьба, коробка (опция) | — |
| 5JW-16IA-LP | Нижнее соединение, 4″ NPT левая резьба, штифт (опция) | — |
| 5JW-17 | + Уплотнение резьбы шпинделя | 1 |
| 5JW-20 | + Комплект уплотнений | 1 |
| 5JW-20-416 | Уплотнение (низкое давление) (опция) | — |
| 5JW-21 | Лантерн-кольцо | 1 |
| 5JW-25 | + Промывочная трубка | 1 |
| OR-339 | + Уплотнительное кольцо | 1 |
| 5JW-40R | Ремонтный комплект + входит в ремонтный комплект | — |
Назначение и функции 5JW Swivel в нефтяном бурении
-
Передача крутящего момента: 5JW Swivel передаёт крутящий момент от бурильной колонны к буровому долоту, обеспечивая вращение долота и эффективное проникновение в горные породы.
-
Обеспечение вращения: Позволяет бурильной колонне свободно вращаться, предотвращая заклинивание или скручивание при бурении сложных пород.
-
Циркуляция бурового раствора: Имеет каналы для прохождения бурового раствора, который охлаждает долото, удаляет шлам и поддерживает стабильность скважины.
-
Точка соединения: Находится в верхней части бурильной колонны, служит для соединения с подъёмным оборудованием и облегчает монтаж и демонтаж бурильной колонны.
-
Контроль давления: Некоторые модели обеспечивают регулирование давления в колонне, предотвращая аварии, такие как выбросы.
Хотите узнать больше о этом буровом оборудовании?
