Затворный клапан с шаровым винтом (BSO) для устья скважины Besdrill — это изоляционный затворный клапан большого диаметра и высокого давления. Он является основным компонентом фрекингового дерева и обычно устанавливается на вершине фрекинговых деревьев или устьев скважин для проведения гидроразрывных операций.
Параметр Шаровой винтовой затворный клапан

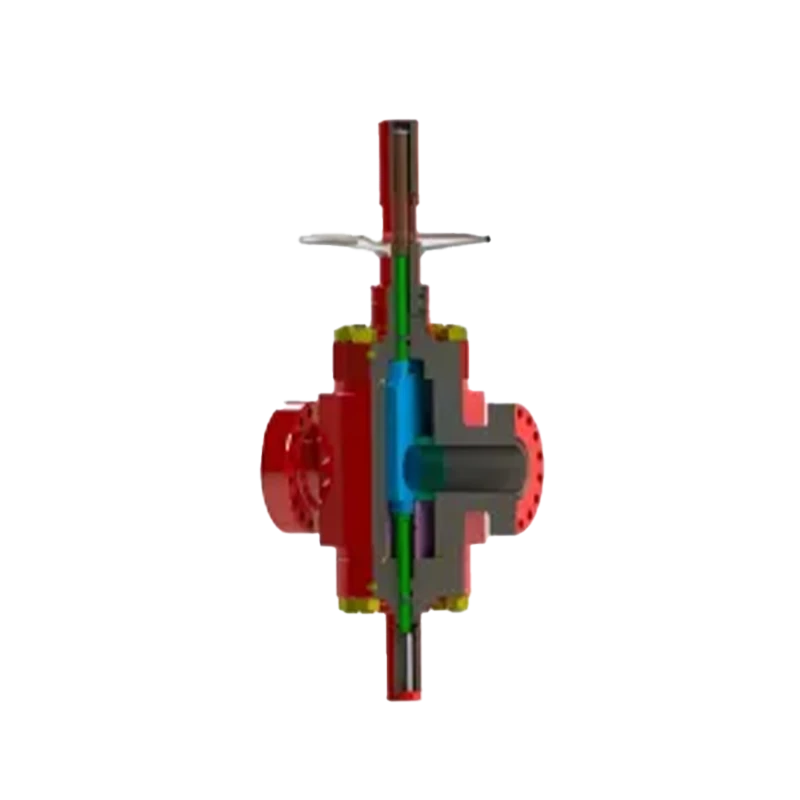

Затворный клапан с шаровым винтом Besdrill (Ball Screw Gate Valve) — это клапан большого диаметра и высокого давления для изоляции. Он является основным компонентом фрекингового дерева. Обычно устанавливается на вершине фрекинговых деревьев или устьев скважин для операций гидроразрыва пласта. Отделяет фрекинговую жидкость от скважины. Позволяет выполнять множественные этапы гидроразрыва даже в самых экстремальных условиях. Клапан имеет фланцевое или шпилечное соединение и может управляться вручную или гидравлически.
Особенности затворных клапанов с шаровым винтом:
-
Длительный срок службы уплотнительной поверхности благодаря сверхзвуковому напылению твердого сплава.
-
Открытие/закрытие клапана реализовано через шаровой винтовой механизм, который снижает крутящий момент до 1/3 от обычного клапана.
-
Клапан оснащён балансирующим штоком, что уменьшает крутящий момент и имеет индикатор положения (открыто/закрыто).
-
Уплотнение штока и уплотнительное кольцо на седле клапана выполнены по конструкции с гибким энергизируемым уплотнением для надёжной герметичности.
-
Применяется для клапанов больших размеров и высокого давления.
Технические характеристики затворных клапанов с шаровым винтом:
-
Рабочее давление: 10000 PSI – 20000 PSI
-
Соединение: фланцевое
-
Размеры: 4 1/16″ – 7 1/16″
-
Рабочая температура: классы K, L, P, R, S, T, U, V
-
Классы материалов: AA, BB, CC, DD, EE, FF, HH
-
Уровень спецификации: PSL1 – PSL4
-
Требования к производительности: PR1, PR2
-
Применение: нефть, газ
Хотите узнать больше о этом буровом оборудовании?
