Запчасти для противовыбросового устройства

Названия деталей ПВУ: уплотнительный элемент, режущий затвор (shear ram), трубный затвор (pipe ram), слепой затвор (blind ram), затвор с переменным проходным отверстием (variable bore ram), верхнее уплотнение, переднее уплотнение, крышка (bonnet), поршень, корпус.

Уплотнительный элемент для кольцевого ПВУ (Annular BOP) бывает специального типа и конического типа. Он состоит из основного корпуса, изготовленного из инновационного резино-полимерного сплава и высокопрочной металлической рамки. Этот элемент соответствует стандартам США API 16A, SATM D412, D624, D2240 и D471. Подходит для буровых работ на нефтяных месторождениях и обладает высокой экономической эффективностью по сравнению с аналогичными элементами.

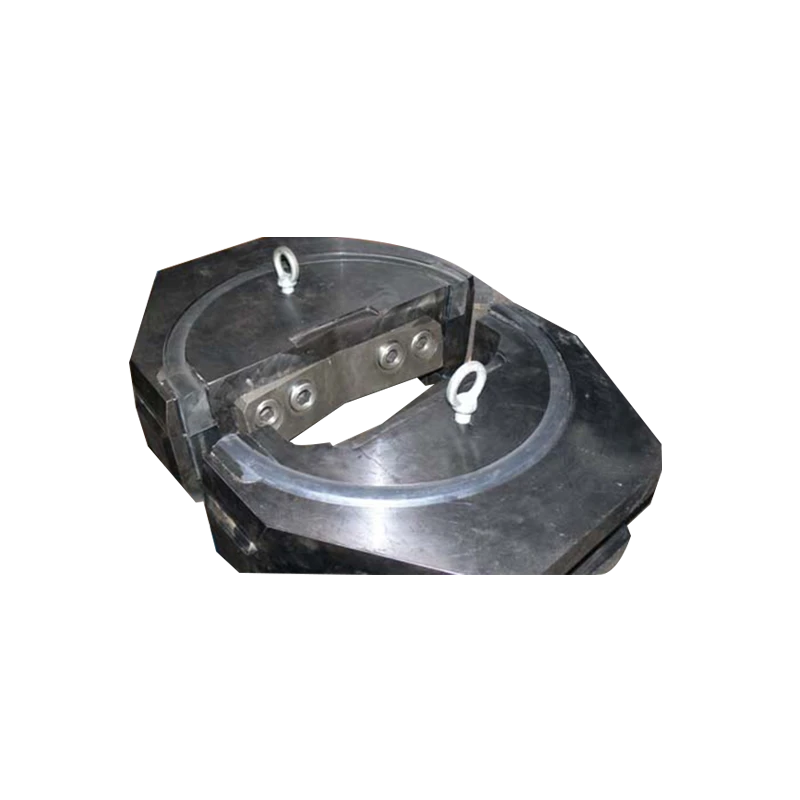

Режущий затвор (Shear Ram) состоит из верхнего корпуса затвора, нижнего корпуса затвора, верхнего уплотнения, правого и левого уплотнений, а также уплотнения рабочей поверхности инструмента (tool face seal). Уплотнение рабочей поверхности расположено в переднем пазу верхнего корпуса, а правое и левое уплотнения находятся по бокам. Режущий затвор устанавливается в ПВУ так же, как и обычный затвор, но требуется заменить подвес основного поршня на подвес (hanger), иначе он не будет работать.

Трубный затвор (Pipe Ram) используется для одиночных или двойных затворов ПВУ. Размер затвора соответствует наружному диаметру трубы. Он может закрывать пространство между трубой и кольцевым пространством скважины.

Слепой затвор (Blind Ram) применяется для одиночных или двойных затворов ПВУ. Он закрывает скважину, когда в ней нет трубы или в случае выброса.

Затвор с переменным проходным отверстием (Variable Bore Ram) — усовершенствованная модель, которая может герметизировать вокруг бурильных труб разных диаметров. Его преимущества — низкая стоимость и удобство, а также улучшенный механизм герметизации скважины. Работа такого затвора моделируется с помощью метода конечных элементов, анализируется распределение напряжений, что служит основой для оптимизации конструкции ПВУ с переменным проходным отверстием.

Другие детали ПВУ, которые мы поставляем, поступают от оригинальных производителей (OEM) и полностью взаимозаменяемы.

Типы: кольцевое ПВУ (Annular BOP), одиночный затвор (Single Ram BOP), двойной затвор (Double Ram BOP), режущий затвор (Shear Ram BOP)
Рабочее давление: 2000–15000 psi (14–105 МПа)
Рабочая температура: от -18°C до +121°C
Диаметр прохода: 7 1/16″ – 21 1/4″
Верхнее и нижнее соединение: фланцевое, шпилечное
