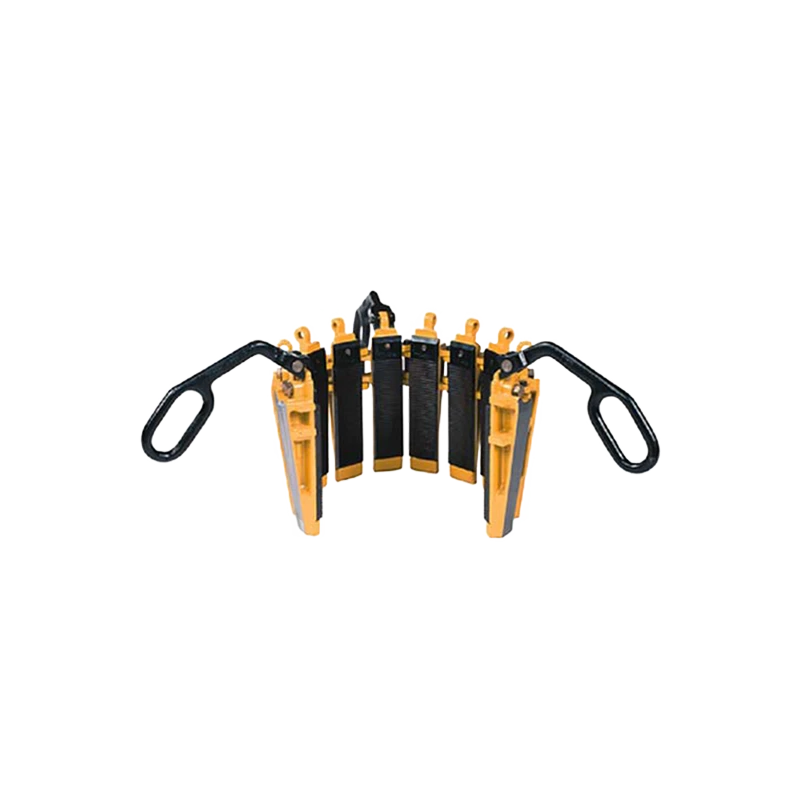

Захваты для обсадных труб типа UC-3

Categories Клинья, Буровой такелаж Tags handling tool, slip

Захваты для обсадных труб типа UC-3 представляют собой многосегментные захваты с коническим углом 3 дюйма на фут по диаметру (кроме размера 8-5/8 дюйма). Каждый сегмент одного захвата равномерно нагружается во время работы, что позволяет обсадным трубам сохранять лучшую форму. Они должны использоваться совместно с пауками и гнёздами для вставок с таким же коническим углом.

Параметр Захваты для обсадных труб типа UC-3

Захваты для обсадных труб специально разработаны для работы с обсадными трубами при бурении скважин.

Захваты типа UC-3 представляют собой многосегментные захваты с уклоном 3 дюйма на фут по диаметру (кроме размера 8-5/8 дюйма). Каждый сегмент одного захвата равномерно нагружается при работе, что позволяет обсадным трубам сохранять правильную форму. Эти захваты должны использоваться совместно с пауками и вкладышами с таким же уклоном.

Все захваты для обсадных труб разработаны и изготовлены в соответствии со спецификацией 7K для оборудования для бурения и обслуживания скважин.

Наружный диаметр обсадной колонны		Технические характеристики корпуса захвата	Общее количество	Общее количество	Конический угол	Номинальная грузоподъёмность
in	mm	Технические характеристики корпуса захвата	сегментов	вставок	Конический угол	(short tons)
7	177.8	8-5/8	10	10	1:03	250
7-5/8	193.7
8-5/8	219.1
9	228.6	10-3/4	10	10	1:04
9-5/8	244.5
10-3/4	273.1
11-3/4	298.5	13-3/8	12	12
12-3/4	323.9
13-3/8	339.7
16	406.4	13-3/8	14	14
18-5/8	473.1	13-3/8	17	17
20	508	13-3/8	17	17
22-1/2	571.5	13-3/8	19	19
24	609.6	13-3/8	19	19
26	660.4	13-3/8	21	21
30	762	13-3/8	24	24
36	914.4	13-3/8	28	28
42	1066.8	13-3/8	32	32
