Расширяющиеся затворные клапаны

Category Устьевая арматура Tags valve, well head

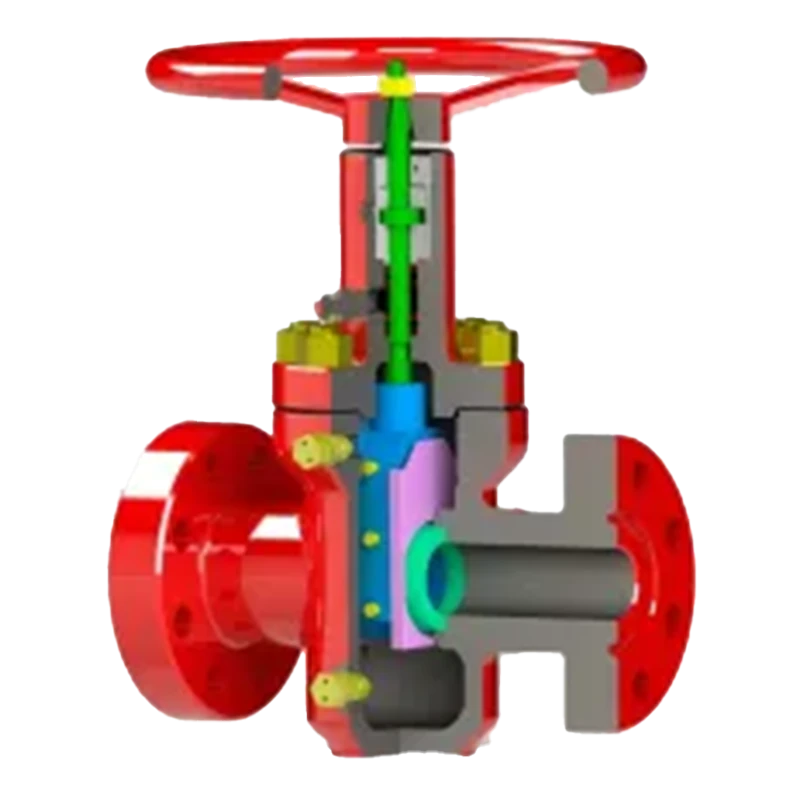

API 6A расширяющиеся затворные клапаны состоят из одного корпуса затвора и соответствующего сегмента затвора. Контактная поверхность между ними выполнена в виде фрезерованной V-образной структуры. Расширяющиеся затворные клапаны API 6A доступны в размерах от 2-1/16″ до 4-1/16″ с рабочим давлением от 2000 до 5000 psi.

Параметр Расширяющиеся затворные клапаны

API 6A Расширяющиеся затворные клапаны состоят из одного корпуса затвора и соответствующих сегментов затвора. Контактная поверхность между ними выполнена в виде фрезерованной V-образной структуры. Расширяющиеся затворные клапаны API 6A доступны в размерах от 2-1/16″ до 4-1/16″ с рабочим давлением от 2000 psi до 5000 psi.

Расширяющиеся затворные клапаны API 6A широко используются в нефтедобывающей, перерабатывающей и нефтехимической промышленности. Эти клапаны обеспечивают надежное и плотное перекрытие потока при высоком давлении и высокой температуре.

Особенности:

Верхний/нижний роликовый упорный подшипник снижает крутящий момент при работе
Уплотнительные поверхности можно смазывать через пресс-масленку для уменьшения износа и продления срока службы
Конструкция с неподнимающимся штоком уменьшает занимаемое пространство при эксплуатации

Размеры для фланцевого конца расширяющегося клапана:

Обозначение	Значение	Описание
A	—	Длина «от лица до лица» (Range face to face)
B	—	От оси отверстия до нижней части клапана (Bore centerline to bottom of valve)
C	—	От оси отверстия до верха маховика (Bore centerline to handwheel top)
D	—	Диаметр маховика (Handwheel Diameter)

Рабочее давление 2000 psi

Size	Bore(mm)	A(mm)	D(mm)	B(mm)	C(mm)	Weight(kg)
2-1/16′	52.4	295	280	125	470	45
2-9/16’	65.1	233	330	150	475	60
3-1/8′	79.4	359	330	190	550	100
4-1/16’	103.2	435	405	435	425	160

Рабочее давление 3000 psi

Size	Bore(mm)	A(mm)	D(mm)	B(mm)	B(mm)	Weight(kg)
2-1/16′	52.4	371	330	125	475	50
2-9/16′	65.1	422	330	150	490	95
3-1/8’	79.4	435	400	190	550	150
4-1/16′	103.2	511	480	240	635	260
7-1/16’	179.4	714	760	355	615	260

Рабочее давление 5000 psi

Size	Bore(mm)	A(mm)	D(mm)	B(mm)	C(mm)	Weight(kg)
2-1/16’	52.4	371	330	130	470	75
2-9/16’	65.1	422	330	150	550	105
3-1/8’	79.4	473	400	190	555	150
4-1/16’	103.2	549	480	240	635	280
7-1/16’	179.4	813	760	355	715	600
