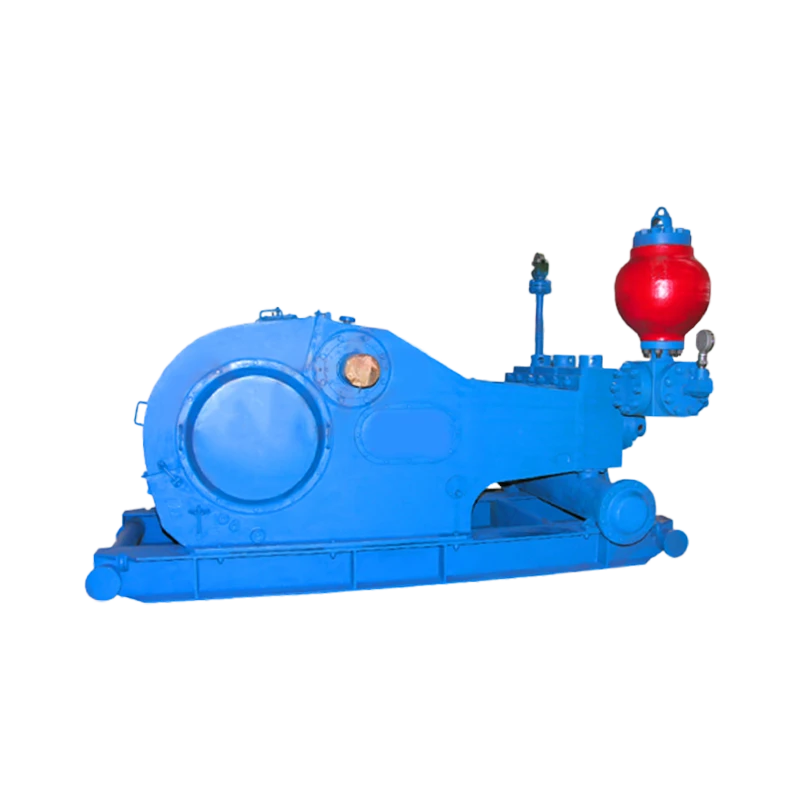

Шламовый насос серии F1000

Category Буровой насос Tag mud pump

Он представляет собой интегрированную трансмиссию с косозубыми (ёлочными) шестернями. Такая конструкция обеспечивает высокий крутящий момент и плавность хода.

Параметр Шламовый насос серии F1000

Основные компоненты конструкции

Передаточный механизм (редуктор)
Применяется интегрированная косозубая передача. Такая конструкция обеспечивает высокий крутящий момент и плавную работу оборудования.

Рама
Имеет сварную конструкцию из стальных листов. Основание главного подшипника, а также верхние и нижние опоры коленчатого вала выполнены из литой стали и подвергнуты термообработке для снятия остаточных напряжений после сварки.
Нижняя опора коленчатого вала имеет усиленную конструкцию с ребрами жесткости, обеспечивающую хорошую жесткость и высокую прочность.
В конструкции рамы предусмотрены масляный поддон и каналы для охлаждения и смазки.

Коленчатый вал
Выполнен из легированной стали методом литья. Большое зубчатое колесо — интегрированная косозубая шестерня, соединена с валом с плотной посадкой и закреплена болтами и стопорными гайками.

Шестерня (пинион)
Изготовлена из кованой легированной стали. Косозубые зубья обрабатываются непосредственно на валу. Применяется средняя твердость зубьев, что обеспечивает хорошее соотношение износостойкости и прочности.

Крейцкопф (ползун)
Изготовлен из ковкого чугуна, отличается хорошими антифрикционными свойствами. Направляющая часть состоит из верхней и нижней направляющих, соосность регулируется с помощью прокладок в нижней направляющей.

Гидроцилиндр
Изготовлен из кованой легированной стали, имеет прямоточную конструкцию. В верхней части нарезана резьба типа “зуб пилы”. Поверхность может быть никелирована с добавлением фосфора, что повышает антикоррозийные свойства.

Клапанный узел
Насосы F-800 и F-1000 используют клапаны стандарта API #7. Части жидкостной части, включая:
– гидроцилиндр
– цилиндр
– плунжер
– клапан
– седло клапана
– пружину клапана
– уплотнительные элементы
– крышку клапана
– крышку цилиндра
— взаимозаменяемы между собой.

Жидкостные части насосов F-1300 и F-1600 также взаимозаменяемы между собой.

Система смазки
Применяется принудительная и разбрызгивающая смазка.

Cylinder diameter		in	6 3/4	6 1/2	6 1/4	6	5 1/2	5	4 1/2
Discharge pressure		Mpa
Discharge pressure		psi
Stroke	Input power		Discharge capacity (L/s)
min-1	KW	Horsepower	Discharge capacity (L/s)
140	735	1000	41	38	35.2	32.4	27.2	22.5	18.2
130	683	929	38.07	35.28	32.68	30.1	25.26	20.89	16.9
120	630	857	35.14	32.57	27.86	27.77	23.3	19.28	15.6
110	578	786	32.21	29.85	27.66	25.46	21.37	17.68	14.3
100	525	714	29.28	27.14	25.14	23.14	19.43	16.07	13
1	5.25	7.14	0.293	0.271	0.251	0.231	0.194	0.161	0.130
