Колесный набор трансмиссионной передачи выполнен в виде интегрированной ёлочной зубчатой передачи, что обеспечивает высокий крутящий момент и плавную работу.

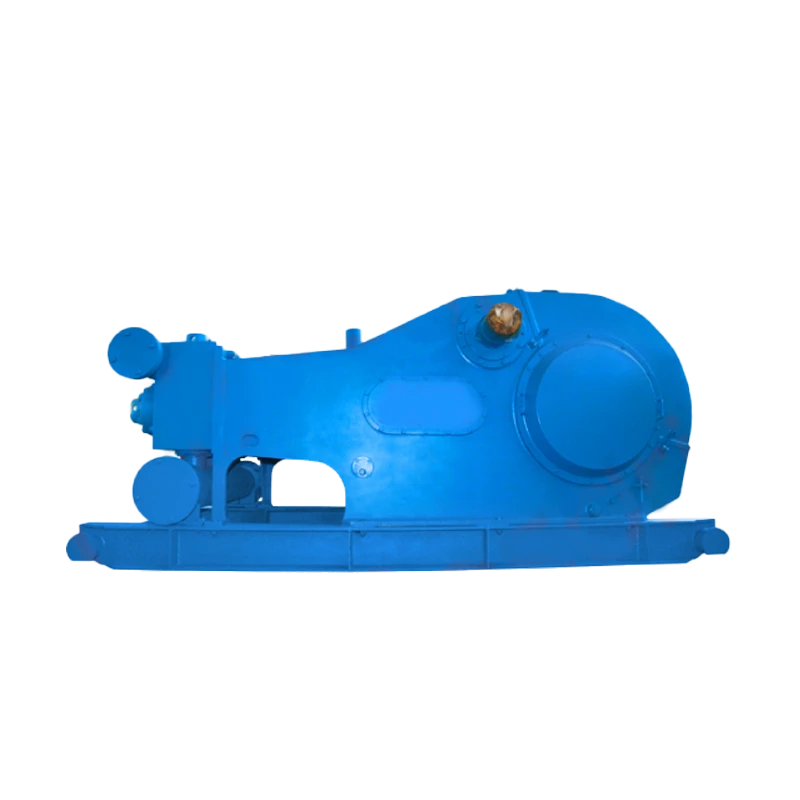

Параметр Серийный насос для бурового раствора F1300
Набор зубчатых колес трансмиссии выполнен в виде цельной косозубой передачи, что обеспечивает высокий крутящий момент и плавную работу.
Рама изготовлена из сварных стальных плит, основа главного подшипника и верхние и нижние опоры коленчатого вала выполнены из литой стали и подвергнуты термообработке для снятия напряжений после сварки. Нижняя опора коленчатого вала усилена ребрами жесткости, что обеспечивает хорошую жесткость и высокую прочность. На раме предусмотрена необходимая система масляного поддона и масляных каналов для охлаждения и смазки.
Коленчатый вал изготовлен из легированной стали методом литья. Большое зубчатое колесо — цельная косозубая шестерня, внутреннее отверстие и коленчатый вал имеют плотную посадку и крепятся болтами с контргайками.
Шестерня изготовлена из кованой легированной стали. На валу выполнены зубья косозубой шестерни со средней твердостью рабочей поверхности зуба.
Крестовина изготовлена из ковкого чугуна, обладает хорошими антифрикционными свойствами. Направляющая плита выполнена в виде верхней и нижней направляющих, что позволяет регулировать соосность с помощью добавления прокладки в нижней направляющей.
Гидравлический цилиндр изготовлен из кованой легированной стали. Он имеет прямоточный тип конструкции. На верхней части имеются зубчатые резьбы. Поверхность гидравлического цилиндра может быть обработана химическим никелированием и фосфорированием для улучшения коррозионной стойкости.
Клапанный узел: насосы для бурового раствора моделей F-800 и F-1000 оснащены клапанами по стандарту API 7#. Запчасти гидравлического цилиндра, цилиндра, плунжера, клапана, седла клапана, пружины клапана, уплотнительных элементов, крышки клапана и крышки цилиндра у насосов моделей F-800 и F-1000 взаимозаменяемы.
Запчасти рабочих органов насосов моделей F-1300 и F-1600 также взаимозаменяемы.
Система смазки использует методы принудительной и разбрызгивающей смазки.
Диаметр цилиндра (дюймы) | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 |
---|---|---|---|---|---|---|---|
Давление подачи (МПа) | 18.9 | 20.4 | 22.0 | 23.8 | 25.8 | 30.7 | 34.5 |
Давление подачи (psi) | 2720 | 3050 | 3188 | 3440 | 3915 | 4495 | 5000 |
Ход (об/мин) | |||||||
Входная мощность (кВт) | |||||||
Входная мощность (л.с.) | |||||||
120 | 956 | 1300 | 45.41 | 42.22 | 39.15 | 36.20 | 33.36 |
110 | 874 | 1188 | 41.63 | 38.7 | 35.89 | 33.18 | 30.58 |
100 | 795 | 1081 | 37.84 | 35.18 | 32.63 | 30.17 | 27.8 |
90 | 715 | 972 | 34.06 | 31.67 | 29.36 | 27.15 | 25.02 |
50 | 397 | 540 | 18.92 | 17.59 | 16.31 | 15.08 | 13.9 |
1 | 79 | 107 | 0.3784 | 0.3517 | 0.3263 | 0.3017 | 0.278 |
