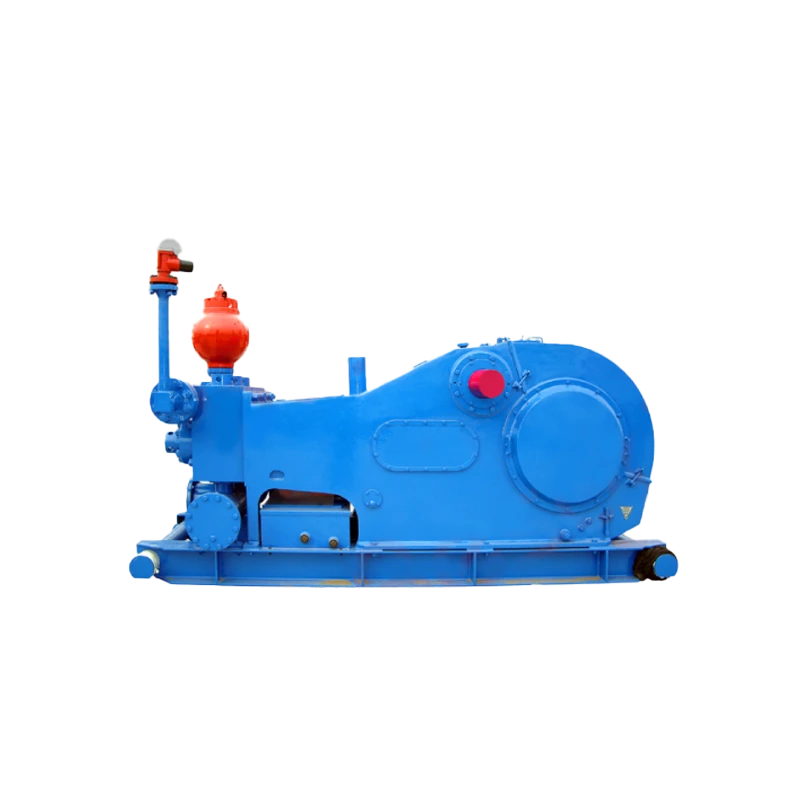

Насос для бурового раствора серии F, модель F1600

Колесный набор трансмиссионной шестерни
Интегрированная косозубая передача, высокий крутящий момент привода и плавная работа.

Рама
Изготовлена из сварных стальных пластин. Опоры главного подшипника и верхние и нижние посадочные места для коленчатого вала выполнены из литой стали и подвергнуты снятию напряжений после сварки. Нижняя опора коленчатого вала усилена ребрами жесткости, обладает хорошей жёсткостью и высокой прочностью. На раме предусмотрены необходимые масляные ванны и масляные каналы для охлаждения и смазки.

Коленчатый вал
Отлит из легированной стали. Большое зубчатое кольцо — интегрированная косозубая шестерня, плотно посадка на коленчатом валу, закреплена болтами и контргайками.

Шестерня (шестерёнка)
Кована из легированной стали. На валу обработаны зубья косозубой формы средней твёрдости.

Крестовина
Отлита из ковкого чугуна, обладает хорошими антифрикционными свойствами. Направляющая плита выполнена с верхней и нижней направляющими, регулирует концентричность с помощью добавления шайб под нижней направляющей.

Гидравлический цилиндр
Кован из легированной стали. Прямоточный тип цилиндра. На верхней части имеются зубчатые резьбы. Поверхность цилиндра может обрабатываться химическим никелированием и фосфорным покрытием для улучшения коррозионной стойкости.

Клапанный узел
Грязевые насосы моделей F-800 и F-1000 используют клапаны стандарта API 7#. Части гидроцилиндра, цилиндра, поршня, клапана, седла клапана, пружины клапана, уплотнительных деталей, крышки клапана и крышки цилиндра взаимозаменяемы.

Части гидроцилиндров насосов моделей F-1300 и F-1600 также взаимозаменяемы.

Система смазки
Используется принудительная и разбрызгивающая смазка.
