Обзор/Резюме сборки флоухеда

Обзор сборки флоухеда

Производитель устьевого оборудования выпускает полный ассортимент продукции для испытаний скважин, перфорации и операций с кернопроводом (wireline).

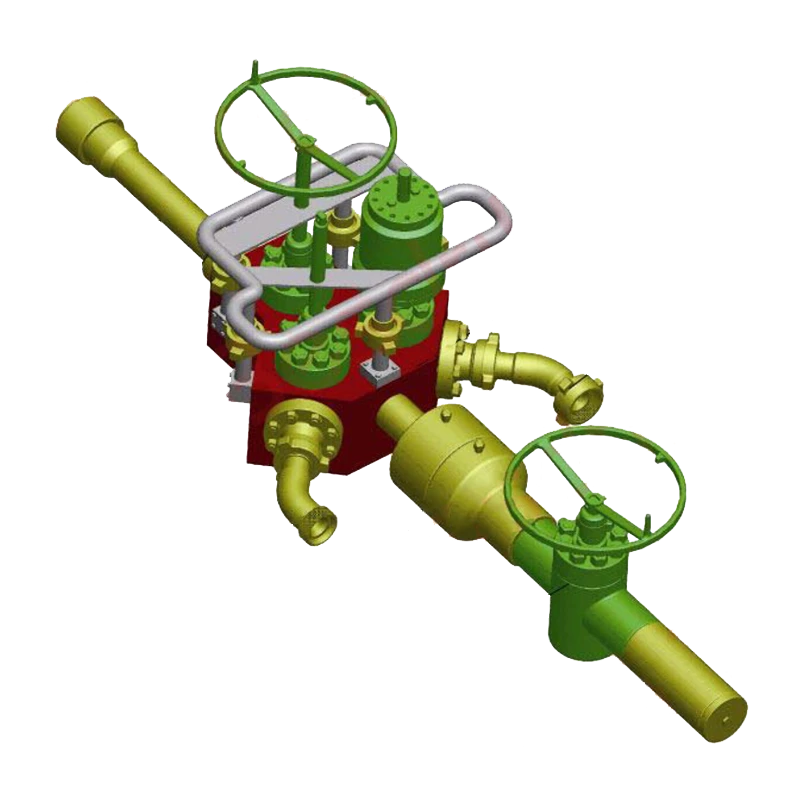

Флоухед Solid BLOCK включает в себя корпус клапана типа solid block, верхний клапан для откачки (swabbing valve), клапан на линии закачки (kill line valve) и гидравлически управляемый клапан потока (flow line valve).

Под основным клапанным блоком расположен высокоосевой поворотный узел трубопровода (tubing swivel), который позволяет вращать инструментальную колонну во время работы под давлением.

Все клапаны в системе выполнены в виде магнум-затворов (magnum gate valve), обеспечивающих металло-контактное уплотнение.

Флоухед выпускается в варианте для высоких температур до 400 °F; доступны дополнительные приводы для других клапанов; ручной насос или гидравлический блок управления; механизм резки кернопровода (wireline cutting) в клапане для откачки; различные варианты внутренней отделки клапанов (valve trim).

Размеры флоухеда: от 1 13/16’’ до 7 3/8’’

Давление эксплуатации: от 5000 до 15000 psi

Максимальная растягивающая нагрузка: от 435000 до 1500000 фунтов при 0 psi

Модульный флоухед — это лёгкая поверхность контроля, предназначенная для использования при испытаниях, перфорации и операциях с кернопроводом.

Верхний и нижний блоки соединяются несущим быстросъёмным соединением (load bearing quick union) для удобной сборки и разборки. Компоненты включают в себя подсоединительный узел (handling sub), верхний клапан для откачки (upper swab gate valve), дистанционный предохранительный клапан (remote safety valve), выходы для потока и линии закачки (flow line и kill line outlets). Опциональное оборудование включает ручной насос или гидравлический блок управления, механизм резки кернопровода в клапане для откачки, адаптер кернопровода и транспортировочную корзину.

Размеры контрольной головки: от 2 1/16’’ до 3 1/8’’

Рабочее давление: 5000 и 10000 psi

Максимальная растягивающая нагрузка: от 300000 до 405000 фунтов
