крановый блок

Categories Буровая установка, Буровое оснащение Tag rig accessories

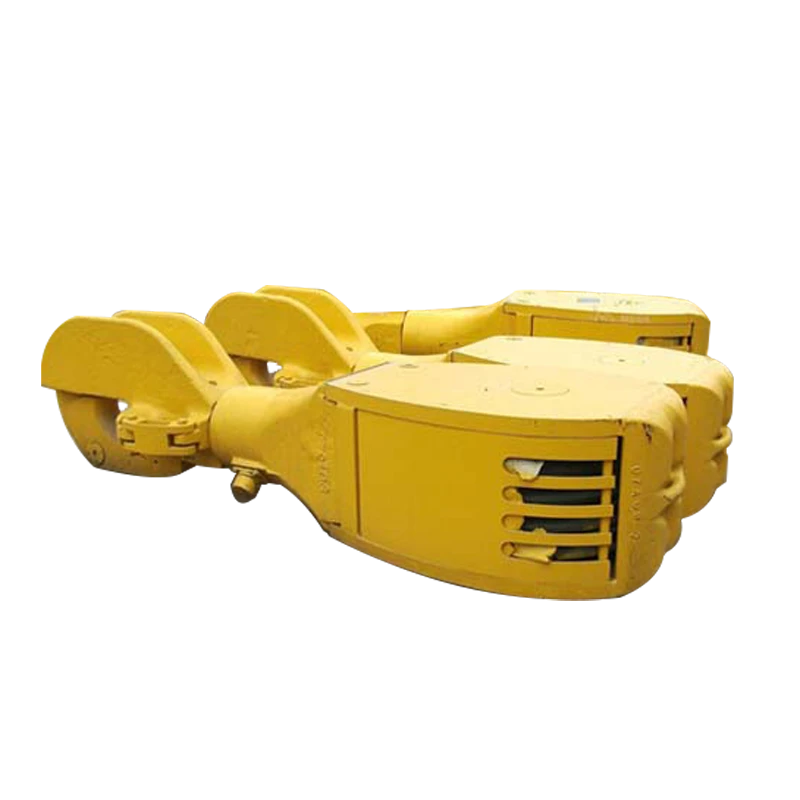

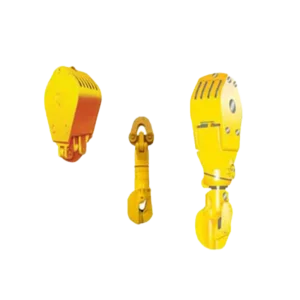

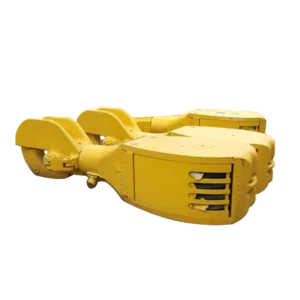

Крюк-блок включает ходовой блок и крюк, он используется для подъёма бурильной колонны во время бурения.

Параметр крановый блок

Крюк-блок включает в себя ходовой блок и крюк, он используется для подъема бурильной колонны во время бурения. Корпус сборки выполнен из толстолистовой стали, а канат остаётся натянутым при подъёме или опускании разгрузочного блока. Канавки шкивов подвергаются упрочнению среднечастотной индукционной закалкой для увеличения срока службы. Рабочие шкивы оснащены двухрядными коническими роликовыми подшипниками, каждый из которых смазывается индивидуально. Шкивы взаимозаменяемы с соответствующим коронным блоком. Ходовой блок и крюк соответствуют стандарту 8C.

Проектирование соответствует стандарту 8C.
Каркас изготовлен из высокопрочной стали.
Основной крюк оснащён предохранительным устройством.
Каркас изготовлен из высокопрочной стали.
Канавки шкивов проходят термообработку, что повышает твердость поверхности, износостойкость и срок службы.
Тормозная система регулируется на 360º.

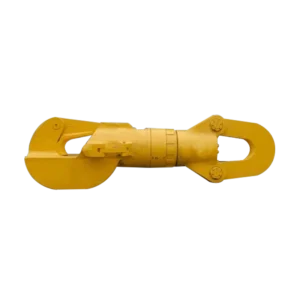

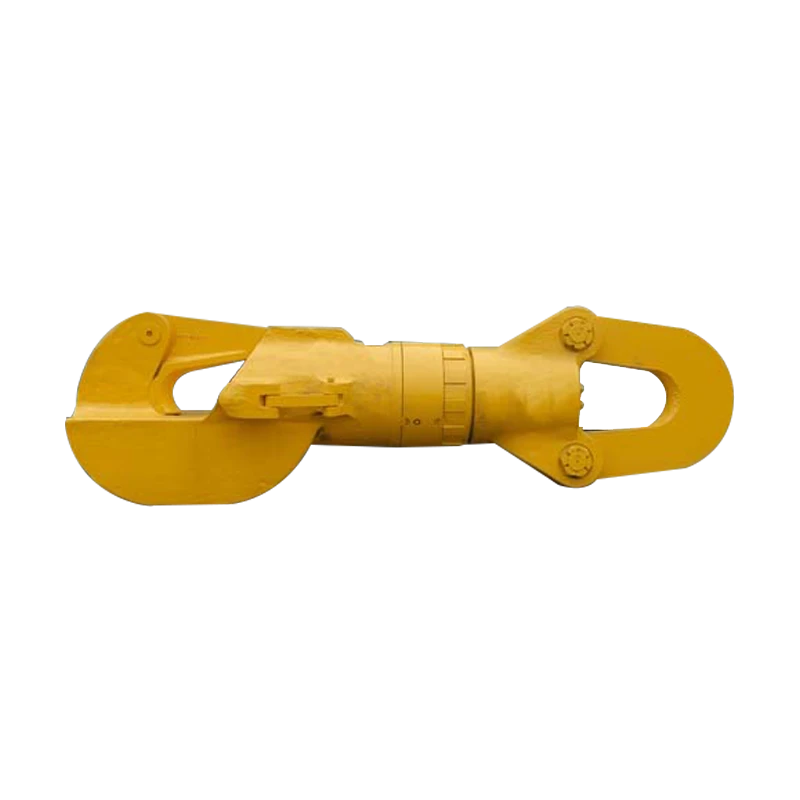

Крюк:

Model		DG90	DG135	DG170	DG225	DG315	DG450	DG585
Max. Hook Load	kN	900	1350	1700	2250	3150	4500	5850
Max. Hook Load	Ton	100	150	200	250	350	500	650
Main hook opening size	Mm	155	165	180	190	220		238
Main hook opening size	in	6-1/16	6-1/2	7	7-1/2	8-5/8		9-3/8
Assistant hook dia.	Mm	80	90		100	120
Assistant hook dia.	in	3-1/8	3-1/2		4	4-3/4
Spring stroke	mm	180				200
Spring stroke	in	7				8

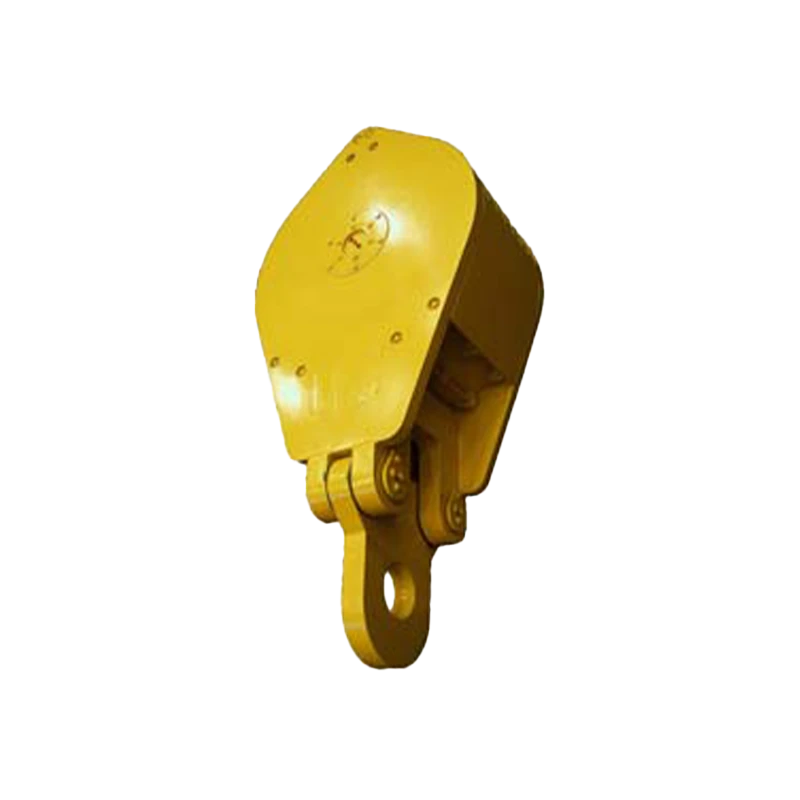

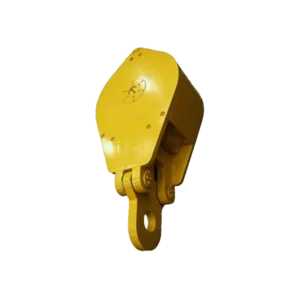

Ходовой блок:

Model		YC90	YC135	YC170	YC225	YC315	YC450	YC585
Max. Hook Load	kN	900	1350	1700	2250	3150	4500	5850
Max. Hook Load	Ton	100	150	200	250	350	500	650
Sheave O.D.	Mm	762	915		1120	1270	1524
Sheave O.D.	in	30	36		44	50	60
Sheave Qty		4		5		6		7
Wire Rope Dia.	mm	26		29	32	35	38	42
Wire Rope Dia.	in	1	1	1-1/8	1-1/4	1-3/8	1-1/2	1-5/8
