Расширяющиеся затворные клапаны API 6A

Расширяющиеся затворные клапаны API 6A являются ключевыми компонентами в нефтегазовой отрасли, особенно в добывающем секторе, таком как устьевые устройства и производственные объекты. Эти клапаны разработаны для обеспечения надёжного и плотного перекрытия в условиях высокого давления и высокой температуры.

Компания Besdrill Machinery поставляет гидравлические затворные клапаны размером от 1 13/16” до 7 1/16” с рабочим давлением от 2000 до 15000 psi. Гидравлические затворные клапаны спроектированы и изготовлены в строгом соответствии со стандартом API 6A. Корпус изготовлен из кованой или литой низколегированной стали AISI 4130/4140 или нержавеющей стали AISI 410, привод разработан с учетом безопасности и подходит для всех видов гидравлических затворных клапанов.

Особенности

1. Корпус и крышка клапана кованные или литые

2. Металло-металлическое уплотнение: затвор – седло клапана, седло клапана – корпус, уплотнение крышки и штока

3. Двухстороннее уплотнение

4. Все внутренние части могут заменяться без демонтажа клапана с линии

5. Легкость в обслуживании и разборке

6. Опциональная защита от перенапряжения, композитная пружина для повышения стабильности

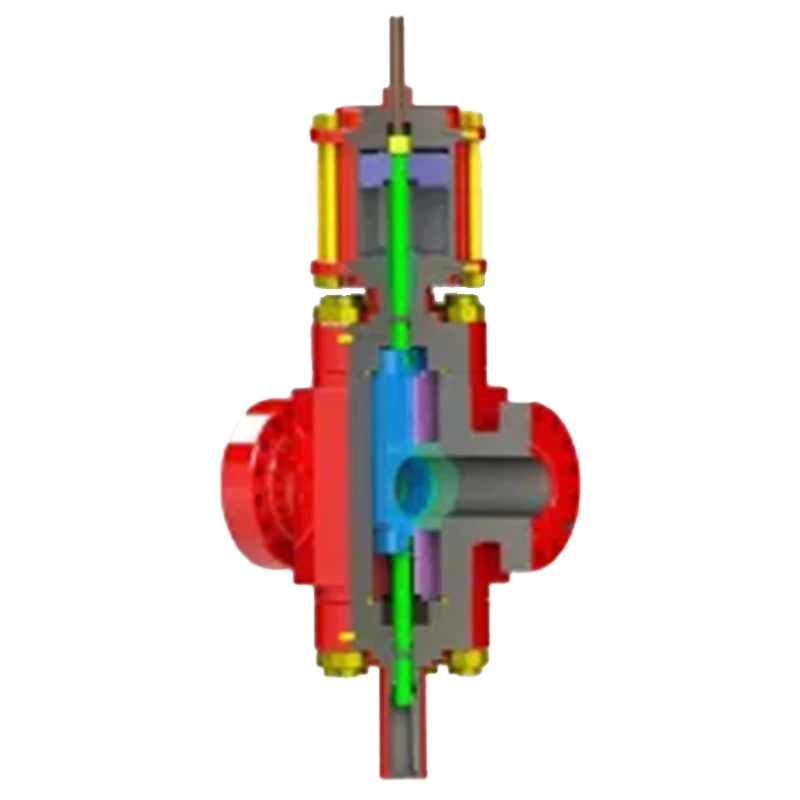

Гидравлические затворные клапаны

Рабочая температура:
Гидравлические затворные клапаны обеспечивают температурный класс API 6A от L (-50°F) до Y (650°F). В соответствии с требованиями Приложения G последней версии API 6A, давление для клапанов, используемых в температурных классах X и Y, снижается.

Расширяющийся затвор:
Гидравлические затворные клапаны могут заменяться на месте и обеспечивают плотное механическое уплотнение, не зависящее от давления в трубопроводе. Это гарантирует целостность уплотнения при высоком и низком давлении.

Дизайн седла:
Стандартное седло клапана и уплотнительный интерфейс между седлом и корпусом выполнены с применением скользящего соединения, с поддержкой со вставками спереди и сзади каждого седла. Металло-металлическое уплотнение затвора и седла и прессовое уплотнение седла и корпуса используются для клапанов, рассчитанных на высокие температуры; в иных случаях доступны по запросу.

Конструкция упаковки

Уплотнение штока в стиле Chevron заменяемое и может быть повторно активировано путем заполнения пространства между уплотнительными кольцами, что обеспечивает эффективное уплотнение в течение всего срока службы клапана. Для высокотемпературных применений используются графитовые уплотнители.

Смазка корпуса

Все гидравлические затворные клапаны поставляются с консистентной смазкой, подходящей для материала корпуса и температурного режима, что обеспечивает плавное функционирование клапана под давлением и предотвращает коррозию при хранении.

Аксессуары для смазки:
Корпус клапана снабжен ниппелем для подачи смазки. Все аксессуары соответствуют требованиям стандарта NACE MR0175.

Открытые болты

Все открытые болты соответствуют требованиям стандарта NACE MR0175.

Полное сквозное отверстие

Полное сквозное отверстие обеспечивает плавный поток с минимальными завихрениями, а также беспрепятственный доступ для инструментов при ремонте и обслуживании скважин.
