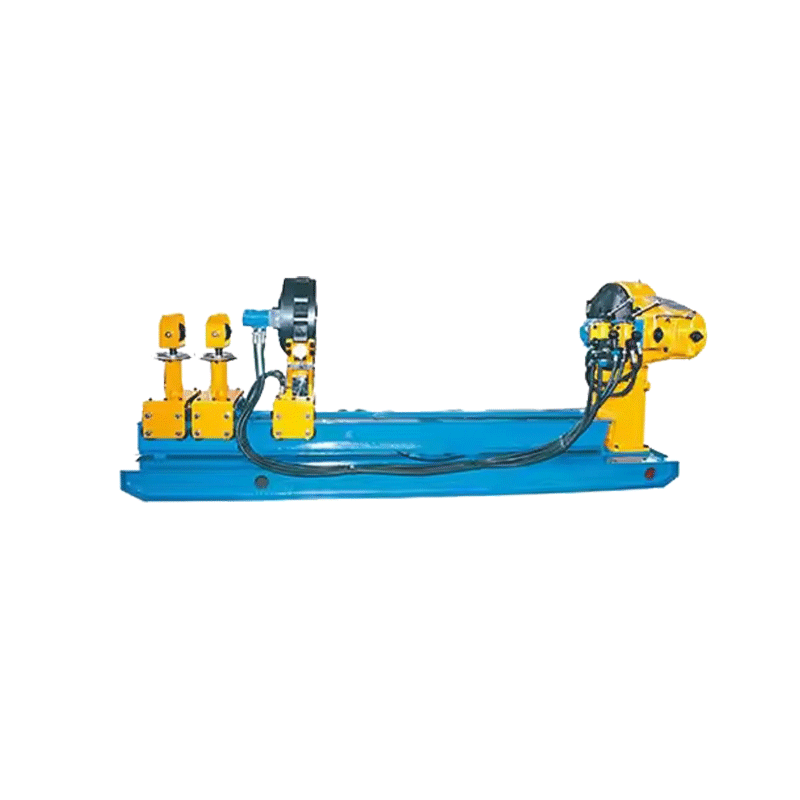

Гидравлический блок для свинчивания и развинчивания резьбовых соединений

Система автоматического контроля крутящего момента может быть предоставлена по запросу заказчика.

Параметр Гидравлический блок для свинчивания и развинчивания резьбовых соединений

Характеристики:

Головка устройства и удерживающий ключ (backup tong) одновременно захватывают и ослабляют соединение.
Головка и удерживающий ключ оснащены четырьмя планетарными захватами с двусторонним механизмом зажима. Не требуется замена деталей в пределах рабочего диапазона.
По запросу клиента может быть предоставлена система автоматического контроля крутящего момента.
Удерживающий ключ оснащён гидравлическим механизмом перемещения, который может следовать за трубой.
Доступны четыре скорости работы.

Модель	Диапазон применения	Макс. крутящий момент (высокая передача)	Макс. крутящий момент (низкая передача)	Скорость (высокая передача)	Скорость (низкая передача)	Рабочее давление	Макс. поток	Габариты (Д×Ш×В)	Масса
YNJ160/15	Φ40–152 мм (1 9/16″–6″)	2600 Н·м / 1900 ft·lbs	15000 Н·м / 11050 ft·lbs	64 об/мин	11 об/мин	14 МПа / 2000 PSI	120 л/мин / 32 GPM	3000×1300×1290 мм (118.1″×51.2″×50.8″)	1220 кг / 2690 lbs
YNJ200/15	Φ60–195 мм (2 3/8″–7 11/16″)	2600 Н·м / 1900 ft·lbs	15000 Н·м / 11050 ft·lbs	64 об/мин	11 об/мин	14 МПа / 2000 PSI	120 л/мин / 32 GPM	3000×1300×1290 мм (118.1″×51.2″×50.8″)	1220 кг / 2690 lbs
YNJ205/16	Φ60–200 мм (2 3/8″–7 7/8″)	3400 Н·м / 2510 ft·lbs	16000 Н·м / 11800 ft·lbs	70 об/мин	12.6 об/мин	14 МПа / 2000 PSI	120 л/мин / 32 GPM	1290×652×672 мм (50.7″×25.6″×26.4″)	1200 кг / 2645 lbs
YNJ90/2	Штанги CYG16, 19, 22, 25, 28	2000 Н·м / 1480 ft·lbs	—	38 об/мин	—	10 МПа / 1450 PSI	80 л/мин / 21 GPM	1200×500×740 мм (47.2″×19.7″×29.1″)	100 кг / 220 lbs
