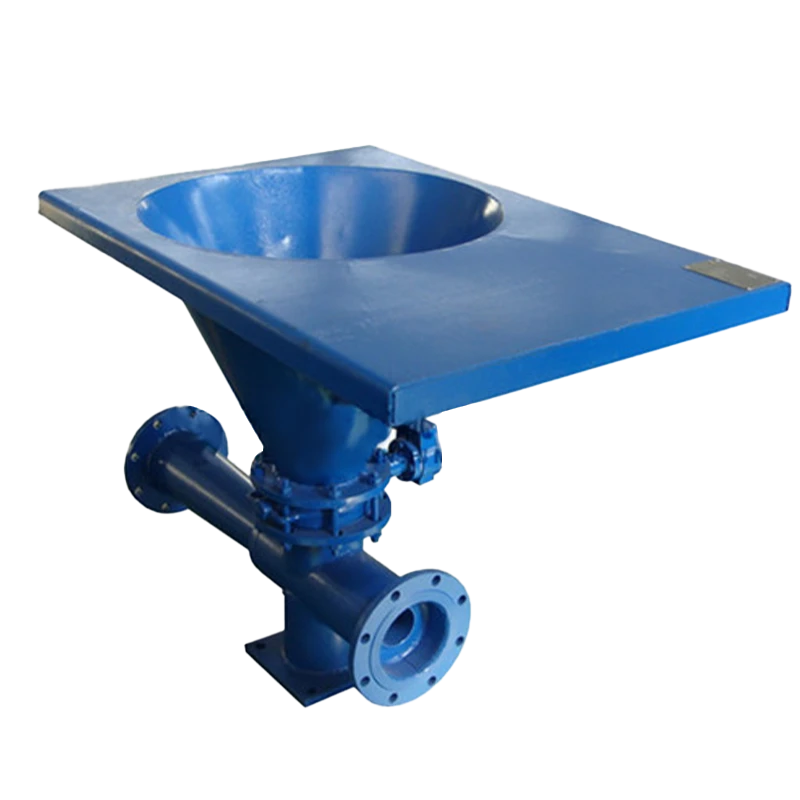

Реактивный смеситель серии JSL

Область применения и конструкция

Реактивный смеситель серии JSL — широко используемое оборудование для смешивания жидкостей, являющееся важной частью системы контроля твердых частиц бурового раствора. В случае аварийного выброса скважины он может быстро смешивать большое количество тяжелых материалов даже в буровом растворе.

Принцип работы

Буровой раствор подается в струйный насос под определенным давлением. В струйном насосе жидкость сначала выбрасывается через реактивное сопло, затем поступает в трубу среза через камеру смешивания. Материалы подаются из бункера в камеру смешивания и движутся в трубу среза вместе с потоком. В процессе они диспергируются и смешиваются. Смесь поступает в резервуар с буровым раствором при выходе из трубы среза.

Труба среза полая и постепенно расширяется по определенной кривой поверхности. Она служит для увеличения силы среза внутри трубы с целью более полного диспергирования материала и повышения давления смеси, что облегчает поступление в циркуляционный резервуар.

В трубе среза применяется эффект Бернулли: скорость потока высокая при низком давлении и низкая при высоком давлении. Давление в камере низкое, когда жидкость быстро выбрасывается из реактивного сопла; при попадании жидкости в расширяющуюся трубу среза скорость снижается, а давление повышается.

Основные параметры
