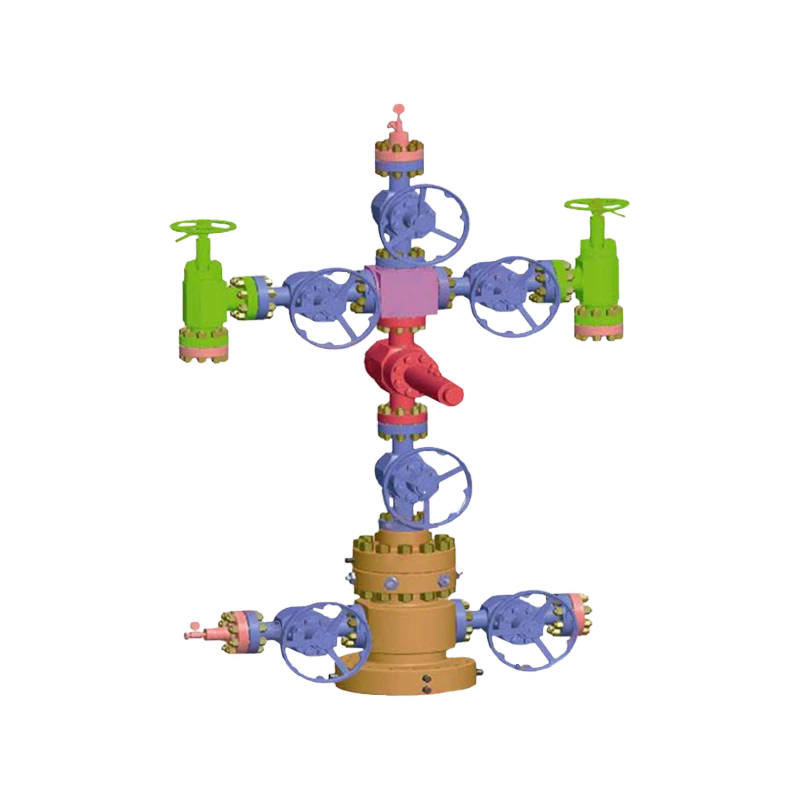

Оборудование устья добывающей скважины KQ

Category Устьевая арматура Tag well head

Устье добывающей скважины KQ разработано и изготовлено нашей компанией, оно оснащено плоским затвором PF (flat gate valve). Данное оборудование широко применяется на наземных нефтяных месторождениях и в пустынных нефтяных районах. Устье KQ состоит из ёлочного оборудования (Christmas tree) и муфты для НКТ (tubing head spool). Максимальное рабочее давление составляет 15000 PSI.

Параметр Оборудование устья добывающей скважины KQ

Устье добывающей скважины KQ разработано и изготовлено нашей компанией, оно оснащено плоским затвором PF (flat gate valve).

Данное оборудование широко применяется на наземных нефтяных месторождениях и в пустынных нефтяных районах. Устье добывающей скважины KQ состоит из ёлочного оборудования (Christmas tree) и муфты для НКТ (tubing head spool). Максимальное рабочее давление составляет 15000 PSI.

Параметр	KQ105/65	KQ70/65	KQ70/78
Рабочее давление	15000 PSI	10000 PSI	10000 PSI
Ду (Bore)	65 мм	65 мм	65 мм
Рабочая температура	-29 ~ 121 °C	-29 ~ 121 °C	-29 ~ 121 °C
Рабочая среда	Нефть, природный газ	Нефть, природный газ	Нефть, природный газ
Основной клапан	PF105-65	PF70-65	PF70-78
Крыльчатый клапан	PF105-65	PF70-65	PF70-78
Обходной клапан	PF105-65	PF70-65	PF70-78
Верхний фланец трубной головки	180-150 МПа / 71/16 – 15000 PSI	180-70 МПа / 71/16 – 15000 PSI	180-70 МПа / 71/16 – 15000 PSI
Нижний фланец трубной головки	180-150 МПа / 71/16 – 15000 PSI	180-70 МПа / 71/16 – 15000 PSI	280-70 МПа / 11 – 15000 PSI
A (мм)	—	509	—
B (мм)	1412	1450	1450
C1 (мм)	1250	1080	1197
C2 (мм)	1386	1485	1558
C3 (мм)	320	303	303
C4 (мм)	590	606	362
D (мм)	505	480	655
