Дроссельный клапан состоит из игольчатого регулируемого клапана потока (JFK), дроссельного клапана типа Choke (JFB), клеточного дроссельного клапана (JFL) и положительного дроссельного клапана (JFG). Конструкция, состав и контроль качества соответствуют международным стандартам.

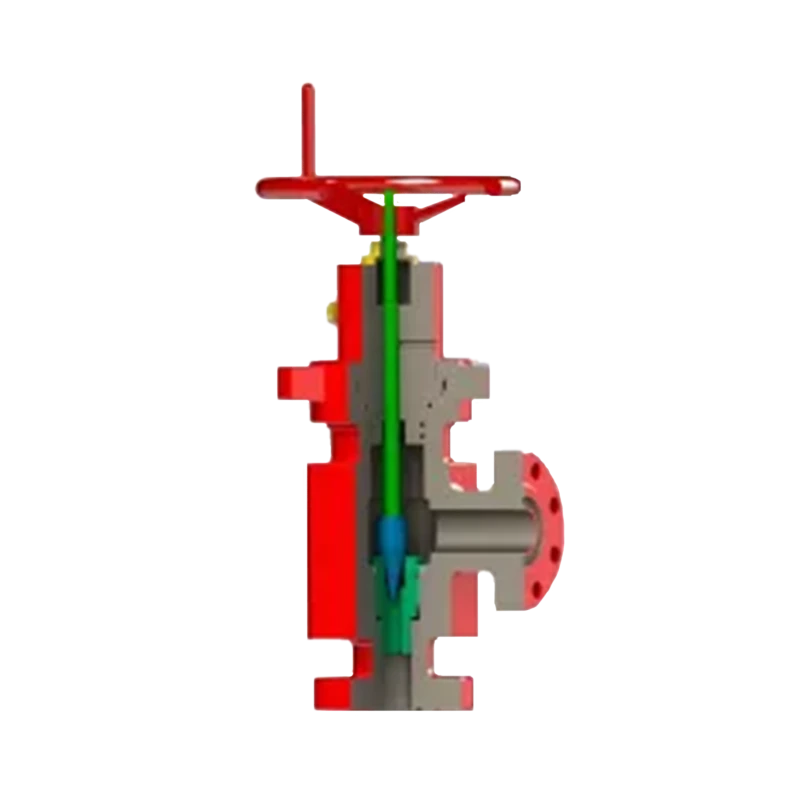

Параметр Низколегированный стальной дроссельный клапан
Дроссельный клапан состоит из игольчатого регулируемого клапана потока (JFK), дроссельного клапана типа Choke (JFB), дроссельного клапана типа Cage (JFL) и положительного дроссельного клапана (JFG). Конструкция и контроль качества соответствуют международным стандартам.
Корпус клапана изготовлен из высококачественной низколегированной стали и обработан по передовым технологиям, соответствующим стандартам API 6A 20-го издания и NACE MR-0175.
Дроссели для устья используются для ограничения производственных расходов в соответствии с регламентами, защиты наземного оборудования от глыбового потока, предотвращения проблем с песком из-за высокого перепада давления, а также для контроля расхода с целью предотвращения конусообразования воды или газа.
Типы
Дроссельные клапаны выпускаются двух типов: положительные и регулируемые.
Проектируются согласно API 6A, API 16C, NACE MR0175.
Тип конструкции: игольчатый, бочковый, клеточный, с отверстием (orifice) и клиновый;
Рабочее давление: 3000 psi, 5000 psi, 10000 psi, 15000 psi;
Номинальный проход: 2 1/16″, 2 9/16″, 3 1/16″, 3 1/8”, 4 1/16″.
Положительный дроссельный клапан
Положительные дроссели позволяют внешнюю регулировку размера отверстия от 5/64″ до 48/64″ с шагом 1/64″.
Регулируемый дроссельный клапан
Регулируемые дроссели имеют индикаторную втулку, показывающую размер отверстия с шагом 1/64″, что облегчает переход к эквивалентному положительному дросселю.
Игольчатый дроссельный клапан
Основное применение – устьевые елки (Christmas tree).
Ядро клапана и дроссельная катушка изготовлены из износостойкого твердого сплава, устойчивого к коррозии и износу.
Имеется индикатор открытия и устройство сброса предохранительного замка.
Оснащен предохранительным клапаном.
Игольчатый клапан JFK и положительный клапан JFG взаимозаменяемы на корпусе клапана одного размера.
Картриджный дроссельный клапан
Используется для управления давлением в линии дросселя и линии закачки при бурении.
Обеспечивает удобную регулировку расхода и стабильный поток.
Уплотнение штока выполнено из специальных материалов с высокой химической стойкостью и коррозионной устойчивостью.
Ядро клапана и дроссельная катушка изготовлены из износостойкого твердого сплава, устойчивого к коррозии и износу.
Бочковой дроссельный клапан
Клиновой затвор и кольцевой зазор между затвором и седлом, входом и выходом всегда соединены. В основном используется для дросселирования коллекторов или других высоконапорных трубопроводов.
Дроссельный клапан типа throttle
Подходит для бурения, гидроразрыва, циркуляции промывочной жидкости и наземной закачки/добычи высоконапорного газа.
При закрытии разница давления между входом и выходом плотно прижимает два отверстия друг к другу для герметизации и резки.
При резких изменениях давления клапан может автоматически закрываться по сигналам датчиков высокого и низкого давления.
Оснащен верхними и нижними отверстиями, регулируемыми вращением маховика. Пластина отверстия из цементированного карбида для повышения коррозионной стойкости.
Клапан может использоваться как запорный.
Обеспечивает плавную дросселирующую характеристику.
Внутреннее отверстие выхода имеет удлиненную износостойкую втулку для продления срока службы.
Адаптер патрубка на выходе может заменяться в зависимости от условий давления.
Уплотнение штока из специальных материалов с высокой химической стойкостью и коррозионной устойчивостью.
Клеточный дроссельный клапан
Конструкция клетки позволяет жидкости течь по центральной линии клетки, избегая коррозии и износа компонентов дросселя, снижая шум.
Дроссельные катушки изготовлены из карбида вольфрама, обеспечивая широкий диапазон дросселирования, низкий уровень шума и отличную коррозионную стойкость.
Металлическое уплотнение “металл по металлу”, легкое обслуживание.
Кольцевое пространство помогает уменьшить коррозию.
Низкий крутящий момент включения/выключения, стабильная работа.
Уплотнение штока из специальных материалов с высокой химической стойкостью и коррозионной устойчивостью.
Ядро клапана и дроссельная катушка изготовлены из износостойкого твердого сплава, устойчивого к коррозии и износу.
