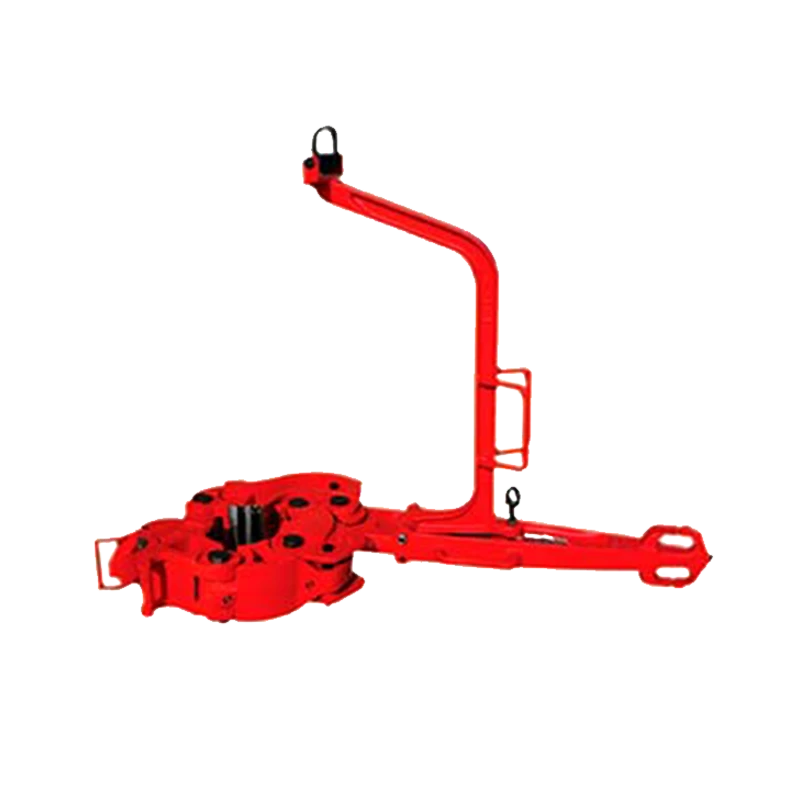

Ручные клещи типа SDD

Categories Ручной буровой ключ, Буровой такелаж Tags handling tool, manual tong

Ручные клещи типа SDD являются важным инструментом при проведении нефтяных операций, используемым для свинчивания и развинчивания бурильных труб, обсадных соединений и муфт. Регулировка осуществляется путем замены зацепных кулачков и опорных плеч.

Клещи типа SDD также известны как ручные клещи HT 100.

Параметр Ручные клещи типа SDD

Ручные клещи типа SDD являются незаменимым инструментом в нефтяных операциях для свинчивания и развинчивания бурильных труб, обсадных соединений и муфт. Регулировка осуществляется путем замены зацепов (кулачков) и опорных плеч.

Ручные клещи типа SDD также известны как ручные клещи HT 100.
Диапазон рабочих диаметров составляет от 4 до 17 дюймов.

No. of Latch	No. of Hinge	Latch Step	Size Range		Rated Torque
Lug Jaw	Pin Hole	Latch Step	in	mm	kN·m
1#	Ⅰ	1	4~5-1/2	101.6~139.7	135
	Ⅰ	2	5-1/2~5-3/4	139.7~146
	Ⅱ	1	5-1/2~6-5/8	139.7~168.3
	Ⅱ	2	6-1/2~7-1/4	165.1~184.2
	Ⅲ	1	6-5/8~7-5/8	168.3~193.7
	Ⅲ	2	7-3/4~8-1/2	196.9~215.9
2#	Ⅰ	1	8-1/2~9	215.9~228.6
	Ⅱ	2	9-1/2~10-3/4	241.3~273
	Ⅱ	2	10-3/4~12	273~304.8
3#	Ⅰ	1	12~12-3/4	304.8~323.8	100
	Ⅱ	1	13-3/8~14	339.7~355.6
	Ⅱ	2	15	381
4#	Ⅱ	1	2015/3/4	400	135
5#	Ⅱ	1	16	406.4	80
5#	Ⅱ	2	17	431.8	80
