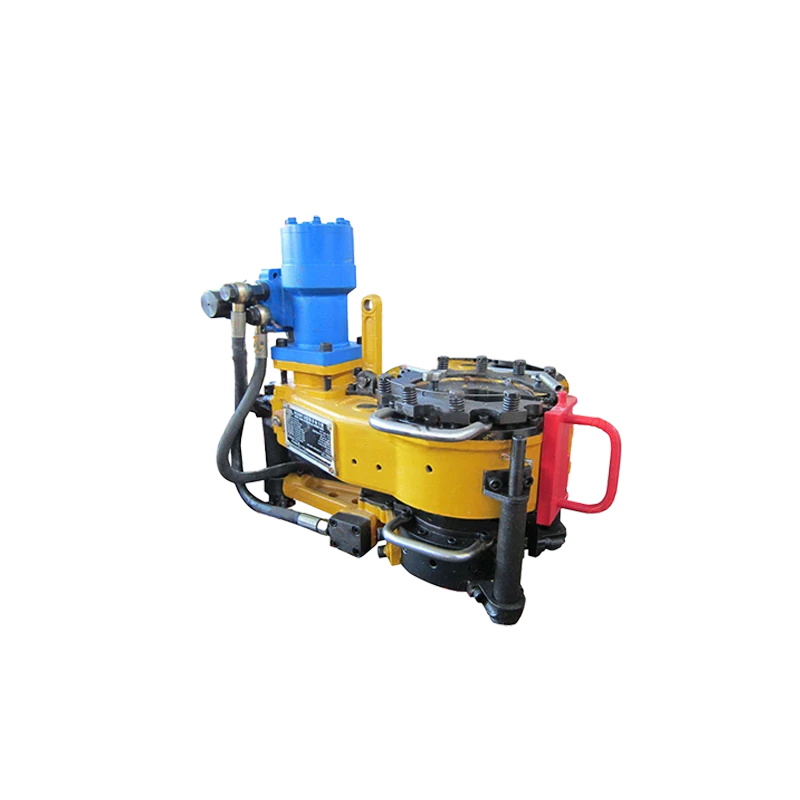

Model XQ29/1.8 Гидравлический силовой захват

Categories Буровой такелаж, Механизированный ключ Tags handling tool, power tong

Мастер-крюк приводится в действие гидравлическим масляным мотором с низкой скоростью и высоким крутящим моментом, регулирующий клапан напрямую соответствует масляному мотору. Его конструкция проста, компактна и портативна.

Параметр Model XQ29/1.8 Гидравлический силовой захват

Характеристики:

Основной захват приводится в движение гидравлическим мотором с низкой скоростью и большим крутящим моментом, управляющий клапан напрямую соединён с гидромотором, конструкция простая, компактная и портативная.

Новый гидравлический вспомогательный захват и основной захват образуют комбинированный захват. При работе с управляющим клапаном на основном захвате, вспомогательный захват автоматически зажимает или одновременно ослабляет соединение штанги.

Тормозной механизм расположен над крышкой головки захвата. Это удобно для регулировки и обслуживания.

Регулируя давление подачи масла, пользователь может получить оптимальный момент затяжки для различных типов масляных труб.

Сменные захваты разных размеров позволяют зажимать соединения штанг или трубы соответствующей спецификации.

№	Параметр	Описание
1	Область применения	Штанга: 5/8″–1 1/8″; Трубопровод: Φ48-60
2	Диапазон крутящего момента при 1450 PSI / 10 МПа	Высокий: 500 ft·lbs / 700 Н·м Низкий: 1300 ft·lbs / 1800 Н·м
3	Максимальный крутящий момент при 1700 PSI / 12.5 МПа	Низкий: 1700 ft·lbs / 2300 Н·м
4	Максимальные обороты при 17 GPM / 65 LPM	Высокий: 100 об/мин Низкий: 40 об/мин
5	Расход масла	1450 PSI при 17 GPM / 10 МПа при 65 LPM
6	Габаритные размеры (Д×Ш×В)	21.4″×13″×16″ / 543×334×404 мм
7	Вес	230 фунтов / 105 кг
