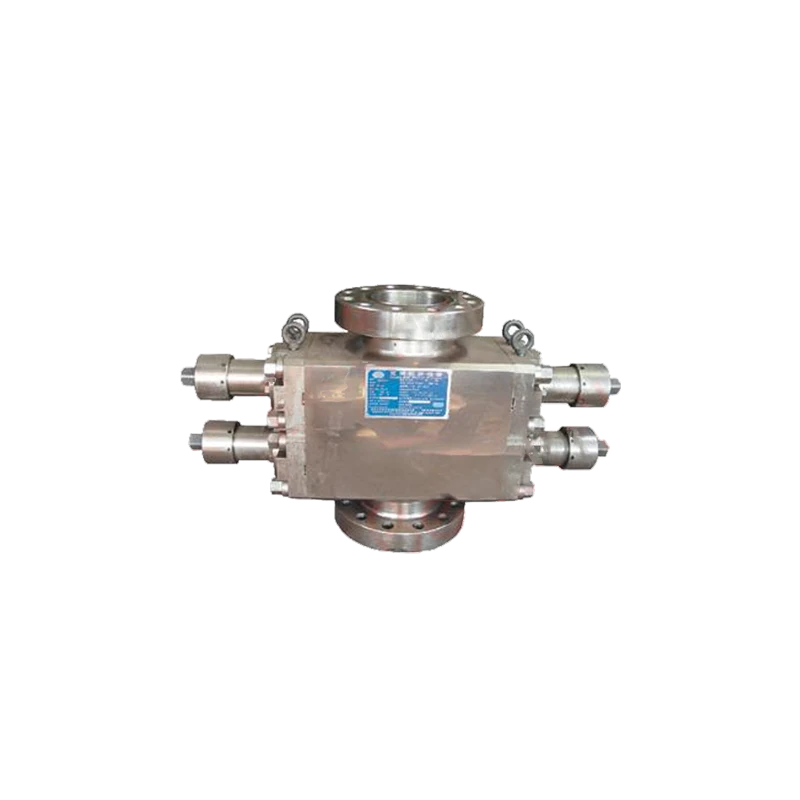

RAM BOP

Штамповой предохранительный клапан

Categories , Tags ,

В зависимости от количества запорных плит (рам), установленных в каждом комплекте, рамный превентивный блок (BOP) делится на: одноромный, двухромный и трехромный BOP, в которых соответственно установлена одна, две или три рамы.

Quick Quote

Параметр Штамповой предохранительный клапан

В зависимости от количества установленных штампов в каждом комплекте, штамповый превентор (RAM BOP) делится на: одностамповый, двухстамповый и трехстамповый превенторы, которые соответственно оснащены одним, двумя или тремя штампами.

В зависимости от способа открытия и закрытия штампа, RAM BOP делится на превенторы с гидравлическим управлением и превенторы с ручным управлением.

В зависимости от способа фиксации штампа, RAM BOP делится на ручную фиксацию и гидравлическую фиксацию.

В зависимости от способа открывания и закрывания крышки (козырька) превентор делится на два типа: превенторы с вращающимся козырьком и превенторы с линейным козырьком.

Для превенторов с вращающимся козырьком при открывании или закрывании крышка вращается вокруг оси шарнира, закреплённого на корпусе, при этом форма камеры штампа у такого превенторa — прямоугольная.

Для превенторов с линейным козырьком при открывании или закрывании крышка совершает линейное движение вдоль двух штоков, закреплённых на корпусе, при этом форма камеры штампа у такого превенторa — эллиптическая.

Bore (in.) Working(MPa/psi) Whether shear Open volume (l) Closeolume (l) Locking

type

 Locking type Total weight

(kg)(reference)

 Dimensions (mm) Connection Product code
L W H TOP Bottom
FZ18-21 7 1/16 21/3000 N 2X2.9 2X3.3 Manual 420 1400 385 450 Flanged Flanged RS11839.00
2 FZ18-21 4X2.9 4X3.3 770 1400 385 642 Studded Flanged RS11179.00
FZ18-35 7 1/16 35/5000 2X2.9 2X3.3 493 1400 400 566 Flanged Flanged RS11183.00
2 FZ18-35 4X2.9 4X3.3 885 1400 400 778 Flanged Flanged RS11178.00
FZ18-70 7 1/16 70/10000 2X2.75 2X2.75 1179 2054 480 520 Flanged Flanged RJ11157.00
2 FZ18-70 4X2.75 4X2.75 2175 2054 480 840 Studded Flanged RJ11158.00
FZ18-105 7 1/16 105/15000 Y 2X7 2X7.5 2520 1976 690 858 Studded Flanged RJ11181.00
2 FZ18-105 4X7 4X7.5 4590 1976 690 1278 Flanged Flanged RJ11184.00
FZ28-105 11 38 33.4 Hydraulic 7815 2718 1157 1265 Flanged Flanged RS11805.00B
2 FZ28-105 2X38 2X33.4 13990 2718 1157 1910 Flanged Flanged RS11806.00B
FZ28-105 30 32 Manual 6450 3314 1001 955 Flanged Flanged RS11805.00
2 FZ28-105 2X30 2X32 12283 3314 1001 1600 Studded Flanged RS11806.00
FZ35-35 13 5/8 35/5000 2X19.8 2X20.6 Hydraulic 5325 3350 928 750 Studded Flanged RS11816.00
2 FZ35-35 4X19.8 4X20.6 10155 3350 928 1260 Studded Flanged RS11817.00
FZ35-70 13 5/8 70/10000 2X19.8 2X20.6 6265 3400 1030 850 Studded Flanged RS11818.00
2 FZ35-70 4X19.8 4X20.6 11905 3400 1030 1415 Studded Flanged RS11818.00
FZ35-70 13 5/8 70/10000 2X21 2X21 6855 2811 1190 895 Studded Flanged RS11811.00
2 FZ35-70 4X21 4X21 12640 2811 1190 1430 Studded Flanged RS11812.00
FZ35-70 13 5/8 70/10000 2X18.5 2X21 Manual 6245 2795 1190 895 Studded Flanged RS11811.00A
2 FZ35-70 4X18.5 4X21 11780 2795 1190 1430 Studded Flanged RS11812.00A
FZ35-105 13 5/8 37 42 8400 3748 1115 1053 Studded Flanged RS11187.00B
2 FZ35-105 2X37 2X42 14930 3748 1115 1700 Studded Flanged RS11188.00B
