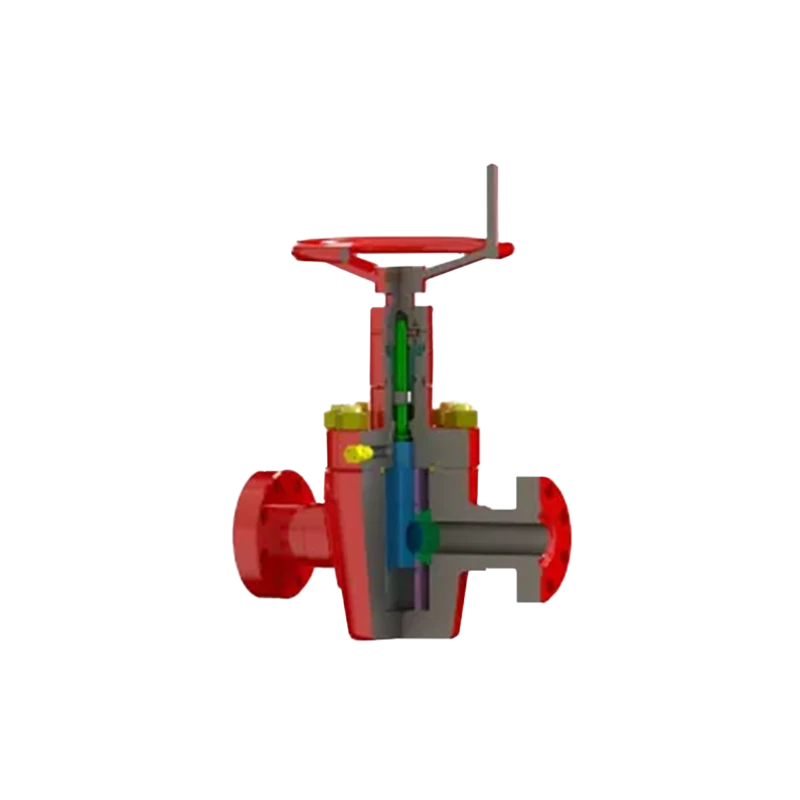

Плоский затворный клапан

Category Устьевая арматура Tags valve, well head

Besdrill Machinery высокопроизводительный двухходовой плоский затворный клапан API 6A разработан для критически важных высоконапорных применений с диапазоном рабочего давления от 3000 psi до 15000 psi. Идеально подходит для использования в устьях скважин, рождественских деревьях и коллекторах.

Параметр Плоский затворный клапан

Виды

API 6A плоские затворные клапаны представлены сериями PFFA и PFF. Подробности ниже:

Серия PFFA

Полнопроходная конструкция эффективно устраняет падение давления и вихревые течения, предотвращая износ от твердых частиц в жидкости.
Между крышкой и корпусом, затвором и седлом используется металлическое уплотнение.
Поверхности затвора и седла покрыты наплавкой из твердого сплава, обеспечивающей коррозионную и износостойкость.
Крышка и шток имеют заднее уплотнение, позволяющее заменять уплотнения штока под давлением.
Одна сторона крышки оборудована клапаном для подачи герметика, что улучшает уплотнение и смазку затвора и седла.
Возможно оснащение различными пневматическими (гидравлическими) приводами по требованию пользователя.
Рабочее давление: 2000–20000 PSI
Номинальный диаметр: 1 13/16″ – 9″ (46 мм – 230 мм)
Рабочая среда: нефть, природный газ, буровой раствор и газ с содержанием H₂S, CO₂
Рабочая температура: -46°C – 121°C (класс LU)
Классы материалов: AA, BB, CC, DD, EE, FF, HH
Уровень спецификации: PSL1–PSL4
Требования к производительности: PR1–PR2

Серия PFF

Полнопроходная конструкция эффективно устраняет падение давления и вихри, предотвращая износ твердыми частицами.
Между крышкой и корпусом, затвором и седлом, седлом и корпусом используется металлическое уплотнение.
Поверхности затвора и седла покрыты наплавкой из твердого сплава, обеспечивающей коррозионную и износостойкость.
Балансирующий шток снижает нагрузку на резьбу штока и подшипники, уменьшая крутящий момент.
Крышка и шток имеют заднее уплотнение, позволяющее заменять уплотнения под давлением.
Одна сторона крышки оборудована клапаном подачи герметика.
Подъемный шток с индикацией положения (открыт/закрыт).
Возможно оснащение различными пневматическими (гидравлическими) приводами по требованию пользователя.
Рабочее давление: 2000–20000 PSI
Номинальный диаметр: 1 13/16″ – 9″ (46 мм – 230 мм)
Рабочая среда: нефть, природный газ, буровой раствор и газ с содержанием H₂S, CO₂
Рабочая температура: -46°C – 121°C (класс LU)
Классы материалов: AA, BB, CC, DD, EE, FF
Уровень спецификации: PSL1–PSL4
Требования к производительности: PR1–PR2

Особенности конструкции

Полнопроходной дизайн
Двойное перекрытие и сброс давления
Аварийная подача герметика
Одинарная или двойная катушка
С отверстиями или без отверстий
Фланцевое или сварное соединение
Огнестойкий дизайн соответствует API 6A
