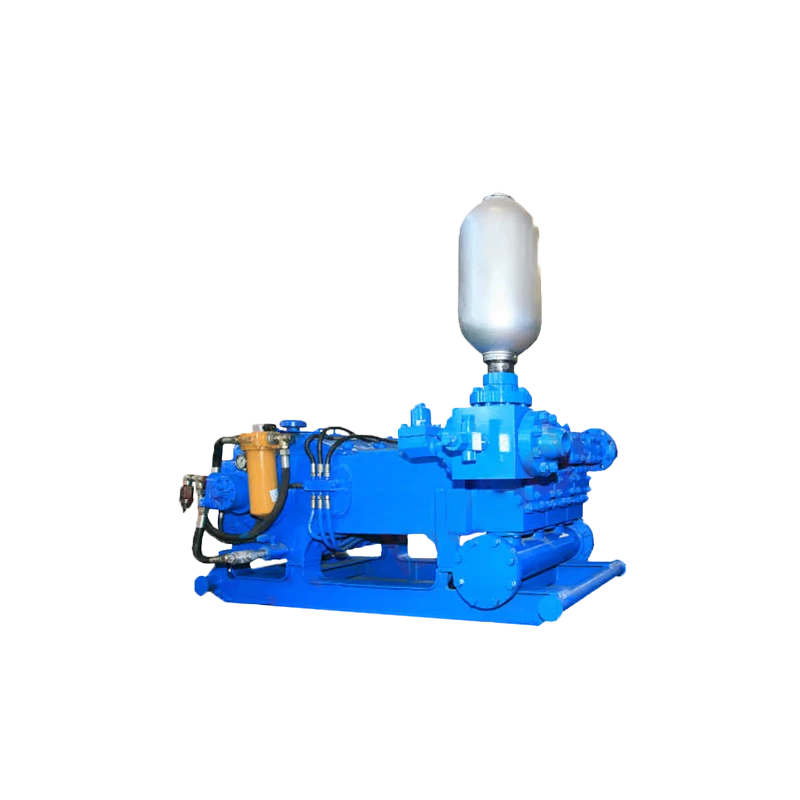

Насос для бурового раствора серии TEE TEE300

Category Буровой насос Tag mud pump

Максимальная входная мощность: 121 кВт (165 л.с.)
Максимальное количество ходов: 300
Ход поршня: 127 мм (5 “)
Максимальное рабочее давление: 10000 psi (примерно 69 МПа)

Параметр Насос для бурового раствора серии TEE TEE300

Максимальная входная мощность: 121 кВт (165 л.с.)
Максимальное количество ходов: 300
Ход: 127 мм (5 дюймов)
Максимальное рабочее давление: 10000 psi
Входное сопло: 6″ сварная труба или фланец 6″ (150#)
Выпускное отверстие: фланец 2 9/16″ – 10000 psi
Вес насоса: 1755 кг (без основания)

Конструктивные особенности TEE300:

Прямой привод от конца входного кривошипа.
Корпус выполнен из цельного ковкого чугуна.
Кривошип отлит из легированной стали.
Внешний масляный насос обеспечивает принудительную смазку всех вращающихся деталей, при этом все масляные магистрали расположены снаружи корпуса для удобства замены и обслуживания.
Жидкостный цилиндр выполнен методом ковки из легированной стали.
Между промежуточным штоком и поршневым штоком (толкателем) используется зажимное соединение.
Втулка подшипника на кривошипе заменяет подшипник.

Диаметр поршня (in)	Объем на оборот (гал/об)	Объем на оборот (литр/об)	Производительность при 100 об/мин (GPM)	Производительность при 100 об/мин (LPM)	Давление при 100 об/мин (PSI)	Давление при 100 об/мин (MPa)	Производительность при 200 об/мин (GPM)	Производительность при 200 об/мин (LPM)	Давление при 200 об/мин (PSI)	Давление при 200 об/мин (MPa)	Производительность при 300 об/мин (GPM)	Производительность при 300 об/мин (LPM)	Давление при 300 об/мин (PSI)	Давление при 300 об/мин (MPa)
4	0.817	3.091	82	309	2950	20.6	163	618	1475	10.4	245	927	975	6.9
3.5	0.623	2.359	62	236	3800	26.8	125	472	1925	13.5	187	708	1300	9
3	0.460	1.741	46	174	5250	36.8	92	348	2625	18.4	138	522	1750	12.3
2.75	0.387	1.463	39	146	6150	43.3	77	293	3125	22	116	439	2075	14.6
2.5	0.319	1.206	32	121	7550	53.2	64	241	3775	26.5	96	362	2525	17.7
2.25	0.258	0.977	26	98	9300	65.5	52	195	4650	32.8	77	293	3100	21.8
2	0.204	0.722	20	77	10000	70	41	154	5900	41.4	61	232	3925	27.6
1.75	0.156	0.591	16	59	10000	70	31	118	7700	54.2	47	177	5125	36
