соединительные муфты

Categories Бурильная колонна, Бурильная труба

Инструментальные соединения обеспечивают высокопрочные, высоконапорные резьбовые соединения, которые достаточно прочны, чтобы выдерживать суровые условия бурения и многочисленные циклы затягивания и ослабления резьбы. Инструментальные соединения обычно изготавливаются из стали, подвергнутой термообработке для достижения более высокой прочности по сравнению со сталью корпуса трубы.

Параметр соединительные муфты

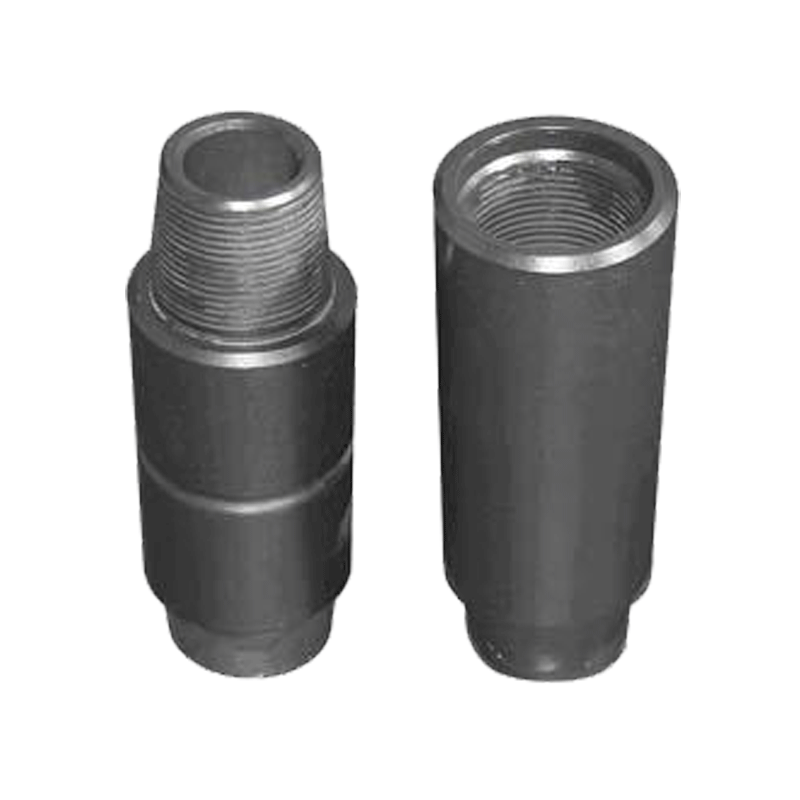

Увеличенные и нарезные концы звеньев бурильной трубы. Эти компоненты изготавливаются отдельно от корпуса трубы и привариваются к трубе на производственном предприятии.

Соединительные муфты обеспечивают высокопрочные и высоконапорные резьбовые соединения, которые достаточно прочны, чтобы выдерживать суровые условия бурения и многочисленные циклы затяжки и ослабления резьбы. Соединительные муфты обычно изготавливаются из стали, подвергнутой термообработке для повышения прочности по сравнению со сталью корпуса трубы.

Участок большого диаметра соединительных муфт обеспечивает зону с низким напряжением, где захватываются трубные ключи. Поэтому относительно небольшие повреждения, вызванные трубными ключами, не оказывают значительного влияния на прочность или срок службы звена бурильной трубы.

Обозначение соединительной муфты

Размер и стиль

Номинальный вес, фунтов на фут

Класс

Внешний диаметр штифта и гнезда

Внутренний диаметр штифта

Диаметр фаски штифта и упорной поверхности втулки

Общая длина штифта инструмента

штангенциркуля

L PB

Пространство для захвата муфты

L B

Общая длина шипа и муфты

Диаметр муфты у утолщения под элеватором

D PE

Диаметр муфты у утолщения под элеватором

D TE

NC26

2 3/8IF

23/8EU

6.65

3 3/8

1 3/4

3 17/64

10.00

2 9/16

3 3/8

1 3/4

3 17/64

10.00

2 9/16

3 3/8

1 3/4

3 17/64

10.00

2 9/16

NC31

2 7/8IF

2 7/8EU

10.40

4 1/8

2 1/8

3 61/64

10 1/2

3 3/16

4 1/8

3 61/64

10 1/2

3 3/16

4 1/8

3 61/64

10 1/2

3 3/16

4 1/8

1 5/8

3 61/64

10 1/2

3 3/16

NC38

3 1/2EU

9.5

4 3/4

2 11/16

4 37/64

11 1/2

10 1/2

18 1/2

3 7/8

NC38

3 1/2IF

3 1/2EU

13.3

4 3/4

2 11/16

4 37/64

10 1/2

18 1/2

3 7/8

2 9/16

4 37/64

10 1/2

18 1/2

3 7/8

2 7/16

4 37/64

10 1/2

18 1/2

3 7/83

3 7/8

2 1/8

4 37/64

10 1/2

18 1/2

7/8

3 7/8

15.5

2 9/16

4 37/64

10 1/2

18 1/2

3 7/8

2 7/16

4 37/64

10 1/2

18 1/2

3 7/8

2 1/8

4 37/64

18 1/2

3 7/8

NC40

4FH

3 1/2EU

15.5

5 1/2

2 1/4

5 1/64

11 1/2

3 7/8

4IU

14.0

5 1/4

2 13/16

5 1/64

11 1/2

4 3/16

5 1/4

2 11/16

5 1/64

11 1/2

4 3/16

5 1/2

2 7/16

5 1/64

11 1/2

4 3/16

5 1/2

5 1/64

11 1/2

4 3/16

NC46

4IF

4EU

14.00

3 1/4

5 23/32

11 1/2

4 1/2

3 1/4

5 23/32

11 1/2

4 1/2

3 1/4

5 23/32

11 1/2

4 1/2

5 23/32

11 1/2

4 1/2

4 1/2IU

13.75

3 3/8

5 23/32

11 1/2

4 11/16

16.6

6 1/4

3 1/4

5 23/32

11 1/2

4 11/16

6 1/4

5 23/32

11 1/2

4 11/16

6 1/4

5 23/32

11 1/2

4 11/16

6 1/4

2 3/4

5 23/32

11 1/2

4 11/16

4 1/2EU

20.00

6 1/4

5 23/32

11 1/2

4 11/16

6 1/4

2 3/4

5 23/32

11 1/2

4 11/16

6 1/4

2 1/2

5 23/32

11 1/2

4 11/16

6 1/4

2 1/4

5 23/32

11 1/2

4 11/16

Tool joint designation	Size and style	Nom Wt. Ib/ft	Grade	Outside Dia of Pin and Box	Inside Dia of Pin	Bevel Dia of Pin and Box shoulder DF	Total lengthTool Joint Pin LP	Pin Tong Space LPB	Box Tong Space	Combined Length of pin And Box L	Dia. Of Box at Eleevator Upset Dpe	Dia. of Box at Elevator UpsetDPE
NC50 4 1/2IF	4 1/2EU	13.75 16.60	E	6 5/8	3 3/4	6 1/16	11 1/2	7	10	17	5	5
			E	6 5/8	3 3/4	6 1/16	11 1/2	7	10	17	5	5
			X	6 5/8	3 3/4	6 1/16	11 1/2	7	10	17	5	5
			G	6 5/8	3 3/4	6 1/16	11 1/2	7	10	17	5	5
			S	6 5/8	3 1/2	6 1/16	11 1/2	7	10	17	5	5
		20.00	E	6 5/8	3 5/8	6 1/16	11 1/2	7	10	17	5	5
			X	6 5/8	3 1/2	6 1/16	11 1/2	7	10	17	5	5
			G	6 5/8	3 1/2	6 1/16	11 1/2	7	10	17	5	5
			S	6 5/8	3	6 1/16	11 1/2	7	10	17	5	5
	5 IEU	19.5	E	6 5/8	3 3/4	6 1/16	11 1/2	7	10	17	5 1/8	5 1/8
			X	6 5/8	3 1/2	6 1/16	11 1/2	7	10	17	5 1/8	5 1/8
			G	6 5/8	3 1/4	6 1/16	11 1/2	7	10	17	5 1/8	5 1/8
			S	6 5/8	2 3/4	6 1/16	11 1/2	7	10	17	5 1/8	5 1/8
		25.60	E	6 5/8	3 1/2	6 1/16	11 1/2	7	10	17	5 1/8	5 1/8
			X	6 5/8	3	6 1/16	11 1/2	7	10	17	5 1/8	5 1/8
			G	6 5/8	2 3/4	6 1/16	11 1/2	7	10	17	5 1/8	5 1/8
5 1/2FH	5 IEU	19.50	E	7	3 3/4	6 23/32	13	8	10	18	5 1/8	5 1/8
			X	7	3 3/4	6 23/32	13	8	10	18	5 1/8	5 1/8
			G	7	3 3/4	6 23/32	13	8	10	18	5 1/8	5 1/8
			S	7 1/4	3 1/2	6 23/32	13	8	10	18	5 1/8	5 1/8
		25.60	E	7	3 1/2	6 23/32	13	8	10	18	5 1/8	5 1/8
			X	7	3 1/2	6 23/32	13	8	10	18	5 1/8	5 1/8
			G	7 1/4	3 1/2	6 23/32	13	8	10	18	5 1/8	5 1/8
			S	7 1/4	3 1/4	6 23/32	13	8	10	18	5 1/8	5 1/8
	5 1/2IEU	21.90	E	7	4	6 23/32	13	8	10	18	5 11/16	5 11/16
			X	7	3 3/4	6 23/32	13	8	10	18	5 11/16	5 11/16
			G	7 1/4	3 1/2	6 23/32	13	8	10	18	5 11/16	5 11/16
			S	7 1/4	3	6 23/32	13	8	10	18	5 11/16	5 11/16
		24.70	E	7	4	6 23/32	13	8	10	18	5 11/16	5 11/16
			X	7	3 1/2	6 23/32	13	8	10	18	5 11/16	5 11/16
			G	7 1/4	3 1/2	6 23/32	13	8	10	18	5 11/16	5 11/16
			S	7 1/2	3	6 23/32	13	8	10	18	5 11/16	5 11/16
6 5/8FH	6 5/8IEU	25.20	E	8	5	7 45/64	13	8	10	18	5 11/16	5 11/16
			X	8	5	7 45/64	13	8	11	19	6 15/16	6 15/16
			G	8 1/4	4 3/4	7 45/64	13	8	11	19	6 15/16	6 15/16
			S	8 1/4	4 1/4	7 45/64	13	8	11	19	6 15/16	6 15/16
		22.70	E	8	5	7 45/64	13	8	11	19	6 15/16	6 15/16
			X	8 1/4	4 3/4	7 45/64	13	8	11	19	6 15/16	6 15/16
			G	8 1/4	4 3/4	7 45/64	13	8	11	19	6 15/16	6 15/16
			S	8 1/2	4 3/4	7 45/64	13	8	11	19	6 15/16	6 15/16
