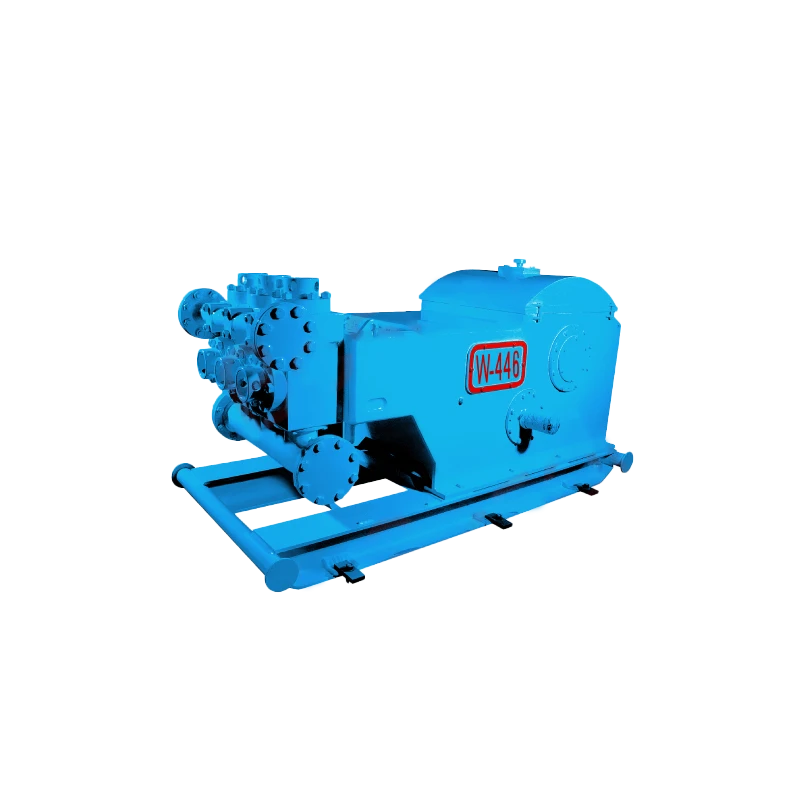

Серия W Насос для бурового раствора W446

Насосы серии W-440/446 (500 л.с.) могут широко применяться во всех видах работ на нефтяных месторождениях. Размеры цилиндров варьируются от 6 до 3 1/2 дюймов, что подходит для использования поршневой конструкции при обслуживании скважин и мелком бурении. Насосы с размерами цилиндров 3 1/42 также имеют поршневую конструкцию и могут использоваться в условиях высокого давления. Насос имеет компактную конструкцию и небольшой размер, поэтому он лёгкий. Зубчатые пары выполнены в виде цельной елочной (направленной) конструкции, что обеспечивает большой крутящий момент передачи.

Корпус
Корпуса машин сварены из стальных листов и проходят обработку для снятия напряжений после сварки. На посадочных местах коленчатого вала и главного подшипника установлены усиленные пластины, обеспечивающие хорошую жесткость и прочность.

Коленчатый вал
Коленчатый вал выполнен в сбалансированной конструкции из сварных кованых деталей. Он легкий и может работать плавно без вибраций. По обе стороны коленчатого вала установлены двухрядные сферические роликовые подшипники самоустанавливающегося типа, что обеспечивает стабильность работы и улучшает несущую способность.

Вал шестерни
Вал изготовлен из кованой легированной стали, на валу механически обработаны цельные елочные зубья с умеренно твердой поверхностью зуба. На обоих концах вала имеются удлинения, на которые могут устанавливаться шкивы или цепные колеса.

Крестовина
Крестовина изготовлена литьём из узлового чугуна, что обеспечивает ей хорошую износостойкость. Для крестовин применяется конструкция с верхним и нижним направляющим, что позволяет регулировать концентричность с помощью прокладки в нижнем направляющем. Выносные штанги крепятся к крестовинам с помощью фланцевых болтов с отверстиями для штифтов, что обеспечивает концентричность крестовины и выносных штанг. Уплотнение имеет двухслойную конструкцию, обеспечивающую хорошую герметичность.

Гидроцилиндр
Цилиндр изготовлен из кованой легированной стали и имеет прямой проход. Гидроцилиндр небольшой по размеру и обладает высокой объемной эффективностью. Поверхность цилиндра обработана химическим никелированием для повышения коррозионной стойкости. Все три гидроцилиндра насоса взаимозаменяемы.

Втулка (Лайнер)
Насосы W440/446 (500 л.с.) имеют одинаковый наружный диаметр лайнера. Лайнеры плотно устанавливаются на торцевой поверхности гидроцилиндра с использованием квадратного кольца и болтов. Уплотнение между лайнером и гидроцилиндром обеспечивается прямоугольными резиновыми прокладками.

Система смазки
Насос использует принудительную смазку. В масляном баке установлен зубчатый масляный насос, который подает масло под давлением к направляющим крестовин и подшипникам, обеспечивая принудительную смазку и охлаждение.

Система распыления
Используется приводная система распыления.

Насос W-446
Параметры
